MDR23065 ( 23065 )

Описание Характеристики Документация Образцы и покупка

Описание и параметры

Микросхема ЭСППЗУ Flash-типа с последовательным интерфейсом SPI

Микросхемы представляют собой энергонезависимые запоминающие устройства типа «Flash» с количеством циклов перезаписи до нескольких десятков тысяч для хранения и оперативной модификации массивов данных, программного обеспечения в системах промышленного и коммерческого применения.

Основные характеристики микросхемы:-

Информационная емкость 64 Мбит;
Наличие последовательного интерфейса SPI;
Четыре блока по 2 Мбайт;
1024 сектора по 8 Кбайт;
Размер страницы для программирования 512 байт;
Возможность стирания сектора, блока и всей памяти;
Функция защиты сектора от стирания и записи: аппаратная проверка сектора для предотвращения стирания и записи;
Аппаратный алгоритм автоматического стирания и верификации страницы, сектора или всей памяти;
Аппаратный алгоритм автоматической записи и верификации данных по указанному адресу;
Программный метод детектирования окончания циклов стирания и записи;
Встроенная схема формирования высоковольтного напряжения программирования и стирания;
Поддержка режимов Dual SPI и Quad SPI;
Поддержка режима Hold – приостановка операций на шине SPI посредством внешнего вывода;
Поддержка режимов Program/Erase Suspend – приостановка операций программирования/стирания;
Поддержка режима пониженного энергопотребления;
Время хранения информации не менее 20* лет;
20 000* циклов программирования/стирания данных;
Напряжение питания от 1,8 до 3,6 В;
Ток потребления в режиме хранения не более 2* мА;
Ток в режиме пониженного энергопотребления не более 0,4* мА;
Динамический ток потребления не более 20* мА;
Время выборки не более 6* нс;
Рабочий диапазон температур от минус 60 до плюс 125 °C;

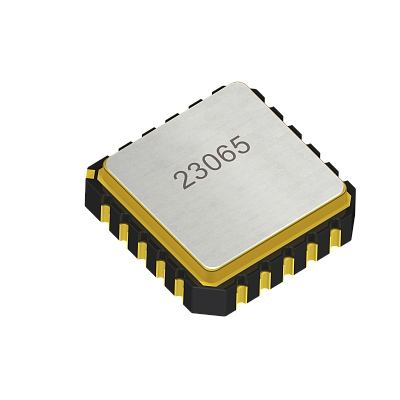

20-выводной металлокерамический корпус МК 5121.20-А.

* Нормы параметров гарантируются в температурном диапазоне от минус 40 до плюс 85 °С. В температурном диапазоне от минус 60 до плюс 125 °С нормы параметров уточняются по результатам дополнительных испытаний.

Состояние разработки ОКР завершена

Варианты поставки изделия В процессе серийного освоения, доступны образцы

Тип корпуса 20-выводной металлокерамический корпус МК 5121.20-А

Температурный диапазон минус 60...+125°С

ТУ ТСКЯ.431000.002ТУ ТСКЯ.431214.031CП
