Описание и параметры

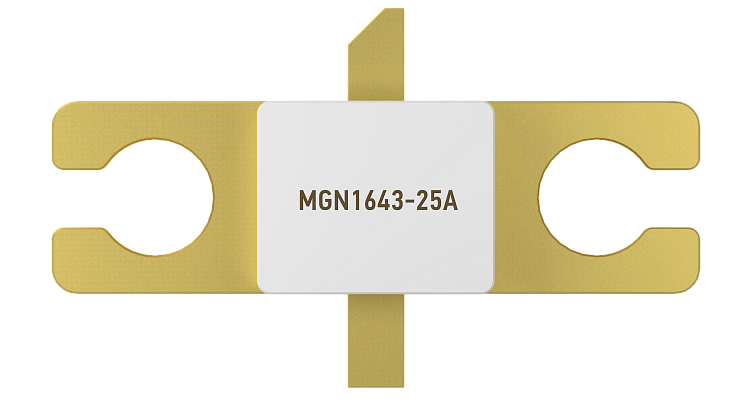

MGN1643-25A — мощный СВЧ GAN-транзистор с высокой подвижностью электронов на основе нитрида галлия с выходной номинальной импульсной мощностью 25 Вт.
Производится по GaN-on-SiC технологии с напряжением питания 50 В. Предназначен для работы в составе усилительных устройств на частотах от DC до 6 ГГц как в импульсном, так и в непрерывном режимах. Поставка осуществляется в стандартном металлокерамическом корпусе, или в бескорпусном исполнении.
Основные характеристики:
- Частотный диапазон: DC - 6.0 ГГц
- Номинальная импульсная выходная мощность1: 25 Вт
- Коэффициент усиления по мощности1: 15 дБ
- Коэффициент полезного действия стока1: 55 %
- Рабочее напряжение питания: 50 В
- Высокое пробивное напряжение сток-исток
- Режим работы: непрерывный, импульсный
- Металлокерамический корпус
- Золотая система металлизации
- Высокая надежность
Температурный диапазон
минус 40°С...+125°С
| tmax [С°] | 125 |
| tmin [С°] | -40 |
| Напряжение питания [В] | 50 |
| Частотный диапазон [ГГц] | DC - 6,0 |
| Режим работы | импульсный |
| Типовая длительность импульсов [мкс] | 300 |
| Скважность | 10 |
| Выходная импульсная мощность, не менее [Вт] | 25 |
