Описание

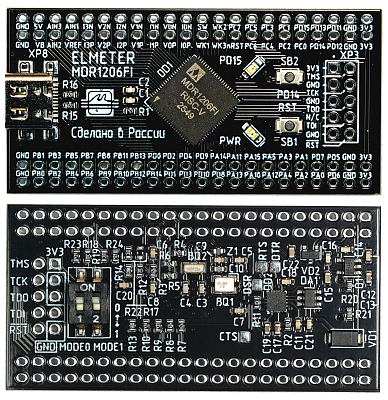

Малогабаритная отладочная плата с установленным микроконтроллером MDR1206FI. Микросхема входит в реестр и соответствует 719 ПП РФ как отечественная микросхема (номер в реестре ГИСП: 10590735).
Отладочные интерфейсы:
- JTAG, порты PA[9:6];
- USB Type-C.
- SB1: Кнопка сброса "RST";
- SB2: Пользовательская кнопка "PD14";
- «MODE0, MODE1»: Установка режимов загрузки и отладки.
Индикация:
- Индикатор питания "PWR";
- Пользовательский светодиод "PD15”.
Кварцевые резонаторы:
- BQ1: 8 МГц (HSE);
- BQ2: 32,768 кГц (LSE).
Разъемы:·
- XP3: JTAG-разъем (для отладки, не запаян);
- XP8: USB Type-C (для подачи питания, для отладки).
Компоненты на плате:
- DD2: USB-UART СH343P, для программирования через UART (PB[0]: TX, PB[1]: RX);
- D1: регулятор напряжения:
Вход: 3,6-5,5 В;
Выход: 3,3 В, 300 мА.
Варианты подачи питания:
- Подключение через USB Type-C (5 В);
- Подача 3,3 В на любой вывод 3V3;
- Подача 5 В на любой вывод 5V.
Габаритные размеры: 59×30×8 мм
Средства программирования и отладки:
Программаторы типа J-Link, IAR I-jet и др. В случае использования IAR I-jet возможна работа в IDE IAR Embedded Workbench for RISC-V, в остальных случаях возможна работа в IDE Eclipse (через OpenOCD).
Совместимость микроконтроллеров и средств отладки см. на странице техподдержки: Среды отладки и программаторы
Комплектация при поставке: Отладочная плата, штыревые планки (PLD-44 - 2 шт., PLD-10R - 1 шт.) - в антистатическом пакете.
Наименование для заказа: MDR1206FI-Mini отладочная плата микроконтроллера ТСКЯ.468998.150
Руководство по эксплуатации: в подготовке.
