Комплект демонстрационный EnergyMetr

Описание

Наименование для заказа: Комплект демонстрационный EnergyMetr

Комплект демонстрационный EnergyMetr реализует трехфазный счетчик электроэнергии с шунтовыми датчиками тока.

Модуль демонстрационный EnergyMetr реализован на комплекте микросхем для приборов учета:

Микроконтроллер MDR1206FI
Приемопередатчик по стандарту RS-485/RS-422 К5559ИН10АSI
FLASH память 64 Мбит с последовательным интерфейсом SPI MDR2306FI
Изолированный AC/DC контроллер
Прецизионный сигма-дельта модулятор с полной гальванической развязкой входного узла MDR5103FI

Функционал модуля:

измерение трехфазных напряжений (230/400 В);
изолированное измерение трехфазных токов (до 10 А);
измерение тока нейтрали (до 10 А);
вычисление параметров электрической сети;
сохранение настроек и журналов в микросхеме MDR2306FI;
изолированный интерфейс RS-485;
отображение информации на LCD;
оптические и электрический импульсные выходы;
часы реального времени с температурной коррекцией и батарейным питанием;
имитация датчиков вскрытия корпуса с пробуждением микроконтроллера;
питание от одной фазы 230 В (AC) или 5 В (DC).

В состав комплекта входит:

Модуль демонстрационный EnergyMetr – 1шт.
Диск с документацией, схемотехническими файлами и исходными кодами программ – 1 шт.
Техническая поддержка в процессе использования.

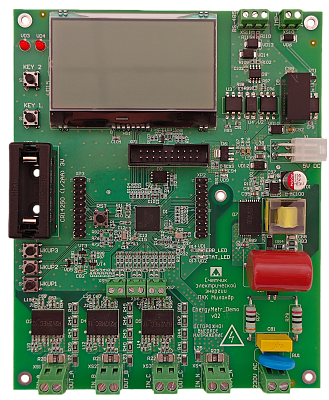

Комплект демонстрационный EnergyMetr Демонстрационные платы

Документация

ПО для комплекта демонстрационного EnergyMetr 1.0.0 от 16.07.2025	zip / 1.79Мб
Паспорт на комплект демонстрационный EnergyMetr 0.2 от 07.07.2025	pdf / 895Кб
Описание ПО EnergyMetr 01.07.2025	pdf / 345Кб
EnergyMetr_Demo_схемотехнические файлы 01.07.2025	7z / 6.80Мб
