Описание и параметры

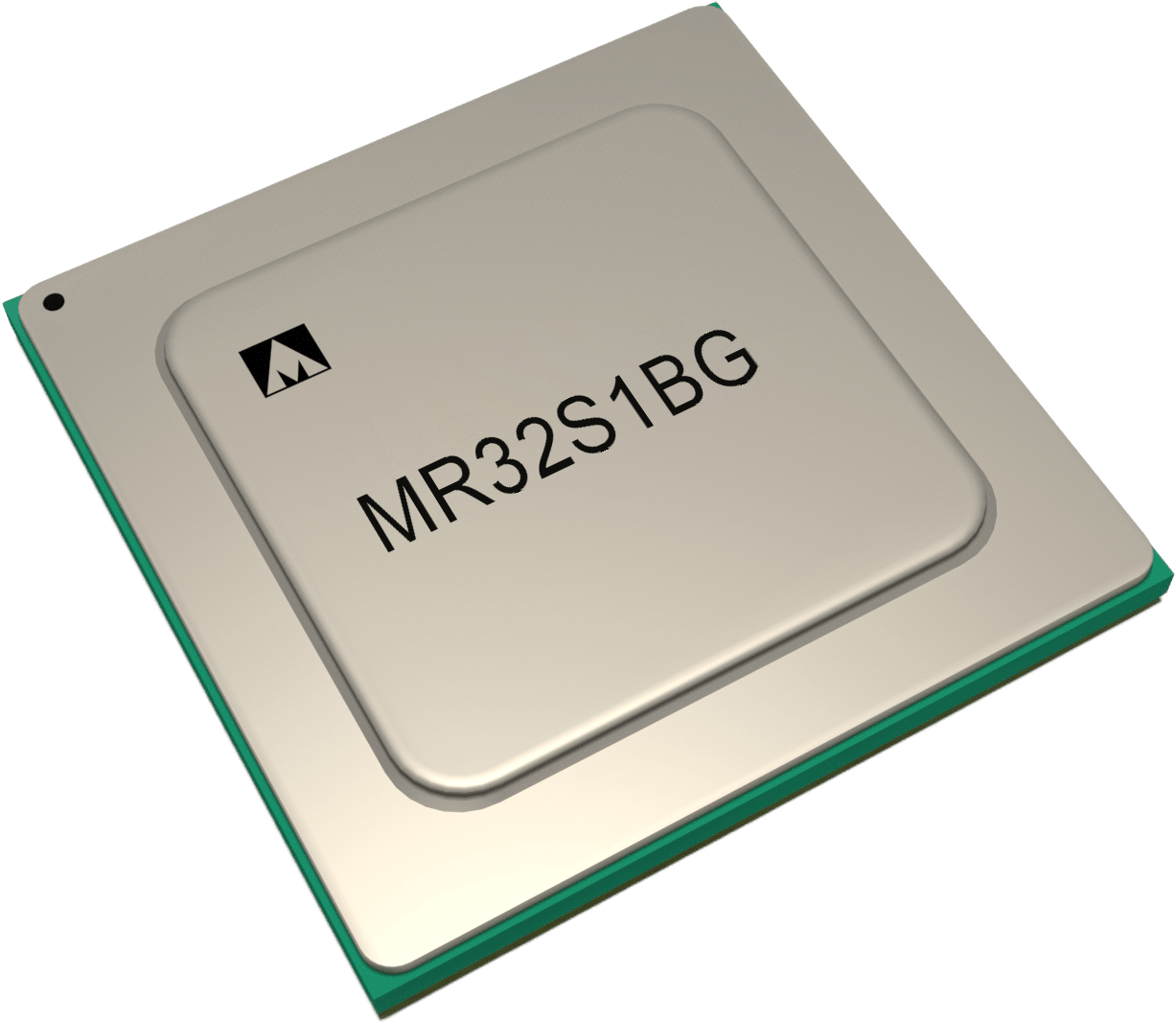

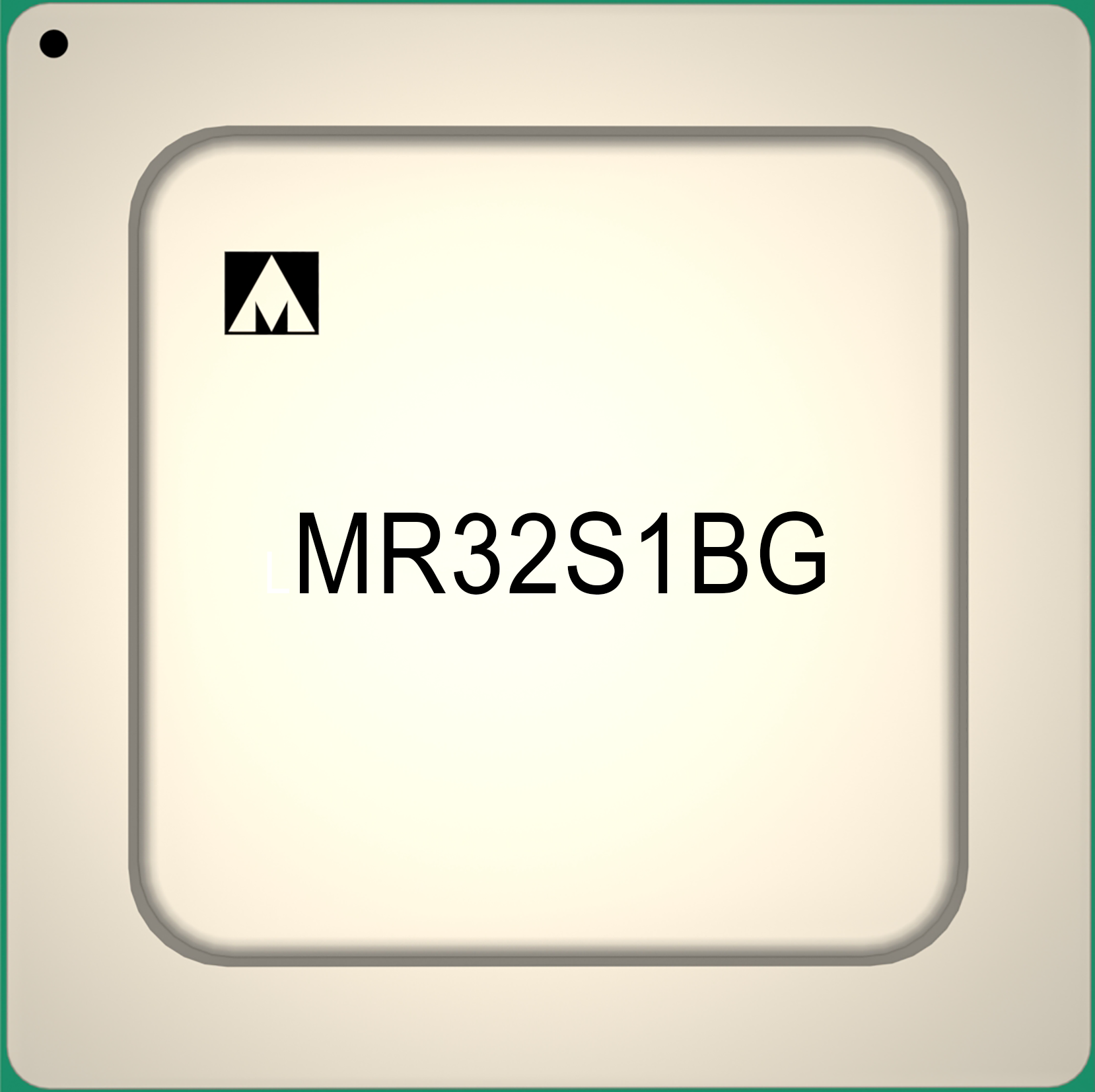

Микросхема 32-разрядного высокопроизводительного процессора цифровой обработки сигналов с ОЗУ 24 Мбит и тактовой частотой 450 МГц.


Сигнальный процессор со статической суперскалярной архитектурой. Время цикла исполнения команды 2,2 нс. Два вычислительных блока, каждый из которых содержит АЛУ, умножитель, сдвигатель и коммуникационный блок (CLU). Два целочисленных АЛУ, обеспечивающих адресацию данных и содержащих буферы выравнивания данных и команд. Интегрированная система ввода-вывода включает 14-канальный контроллер DMA, внешний 64/32-разрядный порт, 4 высокоскоростных двунаправленных LVDS порта передачи данных, контроллер SDRAM, пользовательские линии ввода-вывода и внешний флаг переполнения таймера для синхронизации системы. Два таймера. Порт доступа к интерфейсу JTAG (совместимому со стандартом 1149.1 IEEE) для эмуляции на кристалле. Формат данных: числа с плавающей точкой одинарной (32 бита) и двойной (64 бита) точности. Числа с фиксированной точкой: 8, 16, 32 и 64 бит.

Процессор совместим со средой разработки Visual DSP (для ADSP-TSххх), CM-LYNX

Состояние разработки Опытно-конструкторская работа завершена 30.04.2016
Варианты поставки изделия - ОТК в МК корпусе.
- Образцы в пластмассовом корпусе.
Ближайший аналог ADSP-TS201
Тип корпуса BGA576 23x23х3,2 (1,0)
Температурный диапазон минус 40°С...+85°С
Документация ТСКЯ.431281.016СП
fc [МГц] 450
tmax [С] 85
tmin [С] -40
Ucc_max [В] 2,75
Ucc_min [В] 2,25
Выводов 576
Корпус BGA576 23x23х3,2 (1,0)
Все характеристики
К1967ВН02BG
