Описание и параметры
Линейный регулятор напряжения с малым проходным падением напряжения и входным напряжением от 2,6 до 5,5 В

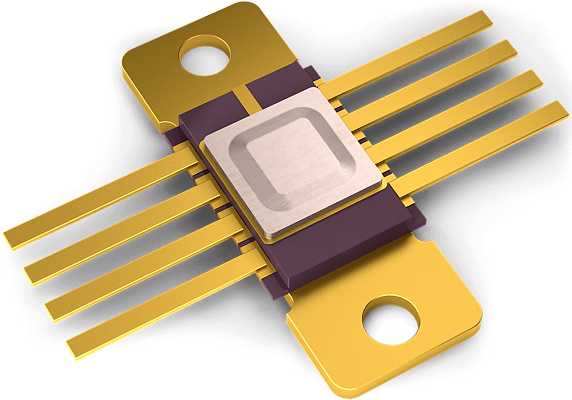

Микросхемы К1309ЕН1.8Т представляют собой стабилизаторы напряжения фиксированной положительной полярности с выходным номинальным напряжением 1,8 В, требующих сверхнизкого входного напряжения и сверхнизкого падения напряжения на регулирующем элементе, для токов до 2 А. Микросхема работает при входных напряжениях более 2,0 В с программируемым выходным напряжением от 1,0 В.
В микросхемах реализованы функции защиты от короткого замыкания и перегрева, а также функция отключения по сигналу EN с переходом в режим пониженного потребления тока (не более 50 мкА). Микросхемы устойчивы к изменениям входного напряжения, выходного тока и температуры.
Области применения микросхем:
- сетевые платы;
- материнские/периферийные платы;
- промышленные устройства;
- устройства беспроводной связи;
- декодеры каналов кабельного телевидения;
- медицинское оборудование;
- ноутбуки;
- устройства, питающиеся от батареи.
| Uout [В] | 1.2 |
| ΔUout [%] | ±3 |
| Icc [мА] | 3 |
| tmax [С] | 85 |
| tmin [С] | -60 |
| Ucc_max [В] | 5.5 |
| Ucc_min [В] | 2.0 |
| Выводов | 8 |
