Описание и параметры
Стабилизатор напряжения фиксированный положительной полярности

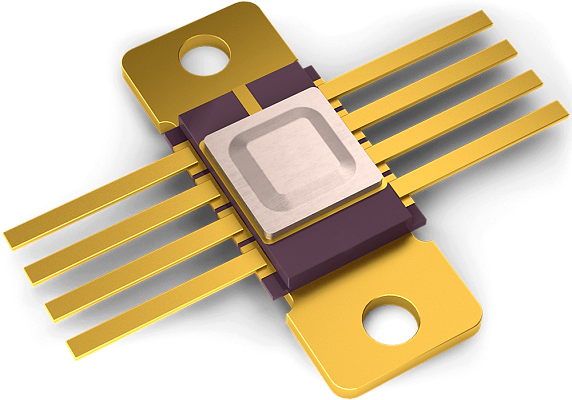

Микросхема К1309ЕН1.2Т представляет собой стабилизатор напряжения фиксированной положительной полярности с выходным номинальным напряжением 1,2 В.
Микросхема предназначена для работы с током нагрузки до 2 А в системах, требующих низкого входного напряжения и низкого падения напряжения на регулирующем элементе. Падение напряжения на регулирующем элементе микросхемы при токе 2 A не превышает 800 мВ.
В микросхеме реализованы функции защиты от короткого замыкания и перегрева, а также функция отключения по сигналу EN с переходом в режим пониженного потребления тока (не более 50 мкА).
Микросхема устойчива к изменениям входного напряжения, выходного тока и температуры.
Области применения микросхем:
- сетевые платы;
- материнские/периферийные платы;
- промышленные устройства;
- устройства беспроводной связи;
- декодеры каналов кабельного телевидения;
- медицинское оборудование;
- ноутбуки;
- устройства, питающиеся от батареи.
Состояние разработки
ОКР завершена
Варианты поставки изделия
с приемкой ОТК
Ближайший аналог
SC4215A
Тип корпуса
4116.8-3 металлокерамический
Температурный диапазон
минус 60°С...+85°С
cм
| Uout [В] | 1.2 |
| ΔUout [%] | ±3 |
| Icc [мА] | 3 |
| tmax [С] | 85 |
| tmin [С] | -60 |
| Ucc_max [В] | 5.5 |
| Ucc_min [В] | 2.0 |
| Выводов | 8 |
