Описание и параметры
8-разрядный двунаправленный шинный формирователь
Микросхема интегральная К5572ИН2БУ представляет собой шинный формирователь выходных уровней.
Микросхема предназначена для сопряжения интерфейсных шин, имеющих разные уровни питающих напряжений и для применения в широкой номенклатуре аппаратуры специального назначения.
Основные характеристики микросхемы:
- Напряжение питания портов A и B, UCC от 1,65 до 5,5 В;
- Статический ток потребления, ICC, не более 30 мкА;
- Количество разрядов данных 8;
- Два независимых домена напряжения питания;
- Рабочий диапазон температур от минус 60 °С до 125 °С;

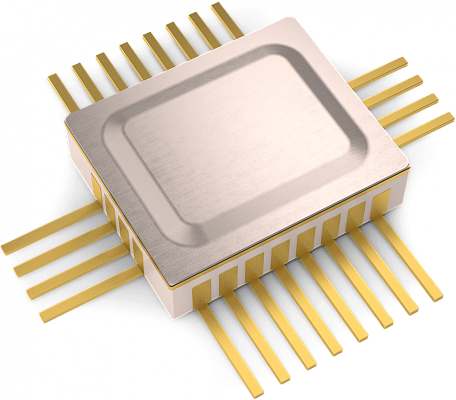

- 24-выводной металлокерамический корпус Н06.24-1В;
- Масса микросхем не более 1 г.
Состояние разработки
ОКР завершена
Варианты поставки изделия
Серийная поставка с приемкой ОТК
Ближайший аналог
SN74LVCH16T245
Тип корпуса
Н06.24-1В металлокерамический
Температурный диапазон
минус 60°С...+125°С
cм
| Icc [мА] | 0.03 |
| tmax [С] | 125 |
| tmin [С] | -60 |
| Ucc_max [В] | 5.5 |
| Ucc_min [В] | 1.65 |
| Интерфейс | Шинный формирователь выходных уровней |
| Корпус | металлокерамический |
