Описание и параметры

Приемопередатчик интерфейса RS-485/RS-422 со скоростью передачи данных до 30 Мбит/с.

Микросхема предназначена для использования в аппаратуре общего назначения, в качестве приемопередатчика по стандарту RS-485/422 со скоростью передачи данных до 30 Мбит/с.

Области применения -  системы сбора данных, системы управления промышленными устройствами, медицинское оборудование, автомобильная и транспортная электроника.

   Основные характеристики микросхемы:
  • Скорость передачи данных до 30 Мбит/с;
  • Возможность включения до 256 эквивалентных приемопередатчиков на шине.
  • Синфазное напряжение шины данных от -7 до 12 В;
  • Защита от перегрева, от короткого замыкания;
  • Схема приемника, отказоустойчивая к наличию КЗ и обрыва на шине, что не требует использования внешних fail-safe резисторов;
  • Напряжение питания от 3,0 до 5,5 В;
  • Рабочий диапазон температур: минус 40 … +85°C;

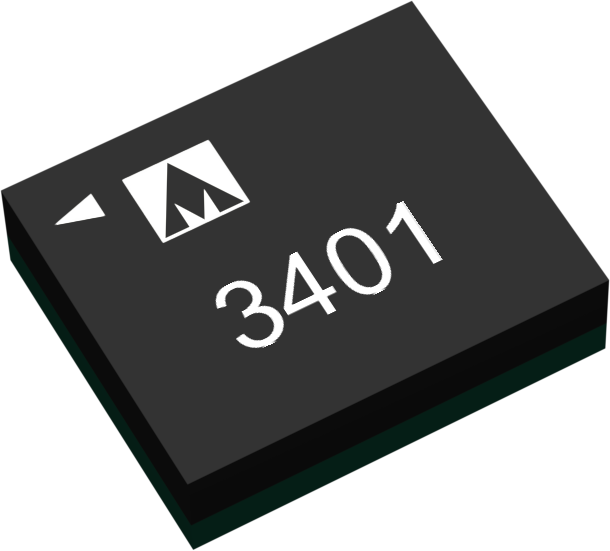

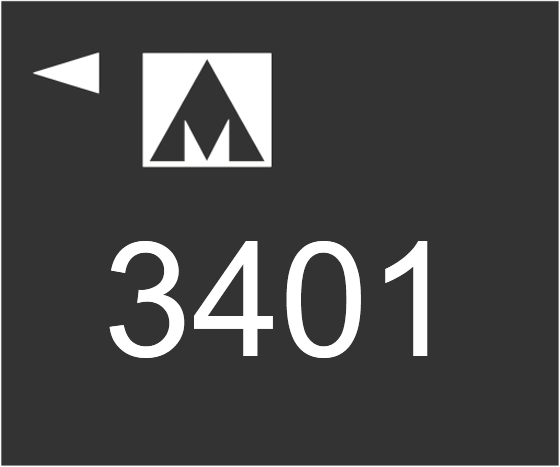

  • Корпус: DFN8 5×6 (1,27).
По посадочному месту и назначению выводов корпус совместим с микросхемами в корпусе SO8, например, К5559ИН10хSI, MAX13085EESA и др.

Состояние разработки Готовятся инженерные образцы
Варианты поставки изделия Образцы ~ 3 кварт. 2024 г.
Тип корпуса 8-выводной пластмассовый корпус DFN8
Температурный диапазон минус 40...+85°С
tmax [С] 85
tmin [С] -40
Ucc_max [В] 3.6
Ucc_min [В] 2.2
Скорость (Макс.) Мбит / с до 30 Мбит/с
Корпус DFN8 5×6 (1,27)
Перспективная разработка Да
