Описание и параметры

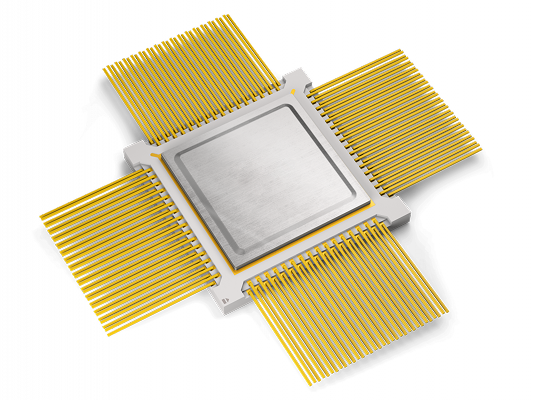

32-разрядный микроконтроллер для авиационного применения.
Не производится. Замена на К1986ВЕ1FI (корпуса совместимы), К1986ВЕ1GI (корпуса не совместимы).
Построен на базе высокопроизводительного RISC ядра с тактовой частотой до 144 МГц. Содержит 128 Кбайт флэш-памяти программ и 48 Кбайт ОЗУ.
Периферия включает в себя контроллер USB интерфейса со встроенным аналоговым приемопередатчиком со скоростью передачи 12 Мбит/с (Full Speed) и 1,5 Мбит/с (Low Speed), стандартные интерфейсы UART и SPI, авиационные интерфейсы по ГОСТ 18977-79 и ГОСТ Р52070-2003, цифровой интерфейс Ethernet со скоростью передачи 10/100 Мбит, интерфейсом MII и со встроенным аналоговым приемопередатчиком физического уровня.
Два контроллера CAN интерфейса. Контроллер внешней системной шины, позволяющий работать с внешними микросхемами статического ОЗУ и ПЗУ, NAND Flash памятью и другими периферийными устройствами. Микроконтроллер содержит четыре 32-разрядных таймера с 4 каналами схем захвата и ШИМ с функциями формирования «мертвой зоны» и аппаратной блокировки. Также микроконтроллер содержит системный 24- разрядный таймер и два сторожевых таймера.
Микроконтроллер содержит 12-разрядный высокоскоростной (до 512 Квыб/с) АЦП с возможностью оцифровки информации с 8 каналов, встроенного датчика температуры и опорного напряжения. В микроконтроллере имеются два 12-разрядных ЦАП.
Отладочный комплект для К1986ВЕ1QI разработан компанией LDM-SYSTEMS.
Построен на базе высокопроизводительного RISC ядра с тактовой частотой до 144 МГц. Содержит 128 Кбайт флэш-памяти программ и 48 Кбайт ОЗУ.
Периферия включает в себя контроллер USB интерфейса со встроенным аналоговым приемопередатчиком со скоростью передачи 12 Мбит/с (Full Speed) и 1,5 Мбит/с (Low Speed), стандартные интерфейсы UART и SPI, авиационные интерфейсы по ГОСТ 18977-79 и ГОСТ Р52070-2003, цифровой интерфейс Ethernet со скоростью передачи 10/100 Мбит, интерфейсом MII и со встроенным аналоговым приемопередатчиком физического уровня.
Два контроллера CAN интерфейса. Контроллер внешней системной шины, позволяющий работать с внешними микросхемами статического ОЗУ и ПЗУ, NAND Flash памятью и другими периферийными устройствами. Микроконтроллер содержит четыре 32-разрядных таймера с 4 каналами схем захвата и ШИМ с функциями формирования «мертвой зоны» и аппаратной блокировки. Также микроконтроллер содержит системный 24- разрядный таймер и два сторожевых таймера.
Микроконтроллер содержит 12-разрядный высокоскоростной (до 512 Квыб/с) АЦП с возможностью оцифровки информации с 8 каналов, встроенного датчика температуры и опорного напряжения. В микроконтроллере имеются два 12-разрядных ЦАП.
Отладочный комплект для К1986ВЕ1QI разработан компанией LDM-SYSTEMS.
Состояние разработки
Опытно-конструкторская работа завершена 19.04.2013
Варианты поставки изделия
Не производится. Замена на К1986ВЕ1FI (GI).
Тип корпуса
144-выводной пластмассовый корпус LQFP144
Температурный диапазон
минус 40°С...+85°С
ТУ
ТСКЯ.431296.026CП ТСКЯ.431000.001ТУ
Ядро
RISC 32-разрядное
.png)
cм
| CAN | 2 |
| fc [МГц] | 144 |
| I2C | — |
| SPI | 3 |
| tmax [С] | 85 |
| tmin [С] | -40 |
| UART | 2 |
| Ucc_max [В] | 3.6 |
