Описание и параметры
Микросхема микроконтроллера со встроенной Flash-памятью программ на базе процессорного RISC-V ядра BM-310S0 в 8-выводном малогабаритном корпусе.
Микроконтроллер MDR1219LGI имеет кристалл, идентичный применяемому в микросхемах серии MDR1206FI и MDR1215LGI.
Отличительной особенностью MDR1219LGI является небольшой размер корпуса, отвечающий современным требованиям по миниатюризации печатной платы. Компактные размеры расширяют спектр применения MDR1219LGI в качестве универсальной многофункциональной микросхемы для выполнения ряда задач, заменяя специализированные микросхемы, такие как датчики температуры, микросхемы памяти (с эмуляцией работы по I2C), управляющие контроллеры и др.
Некоторые параметры:
- 32-разрядная RISC-V архитектура BM-310S0 с системой команд RV32IMCNZX;
- Встроенная Flash-память 512 Кбайт;
- Встроенная память RAM 112 Кбайт;
- АЦП в режиме датчика температуры;
- Возможность АЦП оцифровать внешний аналоговый сигнал (вывод 8);
- Напряжение источника питания от 1,8 до 3,6 В;
- Статический ток потребления 1,2 мА;
- Рабочий диапазон температур от -40 °C до плюс 85 °C.
Отличительные особенности MDR1219LGI (в т.ч. в сравнении с MDR1215LGI):
- 7 цифровых контактов, плюс 1 контакт – питание и 1 центральный контакт «Земля» (у MDR1215LGI всего 6 цифровых контактов, плюс 1 – питание, центральный контакт соединён с выводом 4 «Земля»);
Внимание! Разводка кристалла и расположение выводов микросхем MDR1219LGI и MDR1215LGI имеют отличия и несовместимы! - полноценный UART (выводы PA10 и PA11);
- для вывода 8 может быть назначен вход 1 SAR АЦП (10 разрядов);
Один из предполагаемых вариантов применения MDR1219LGI – это DIMM-модули памяти типа DDR5, SSD (Solid State Drive) накопители. MDR1219LGI с соответствующим программным кодом является аналогом и заменяет оригинальные зарубежные микросхемы SPD (Serial Presence Detect ) с EEPROM и датчиком температуры в корпусах DFN8, TSSOP8 без необходимости переработки топологии печатной платы.

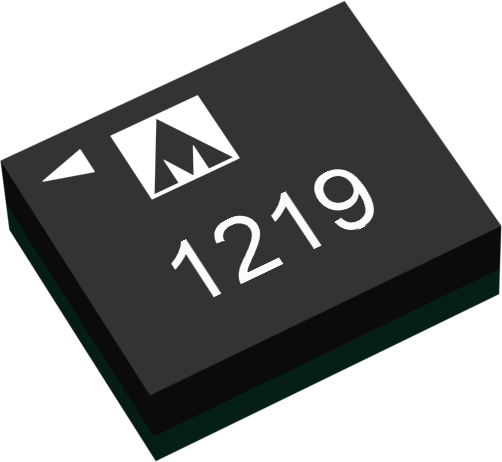

Корпус:

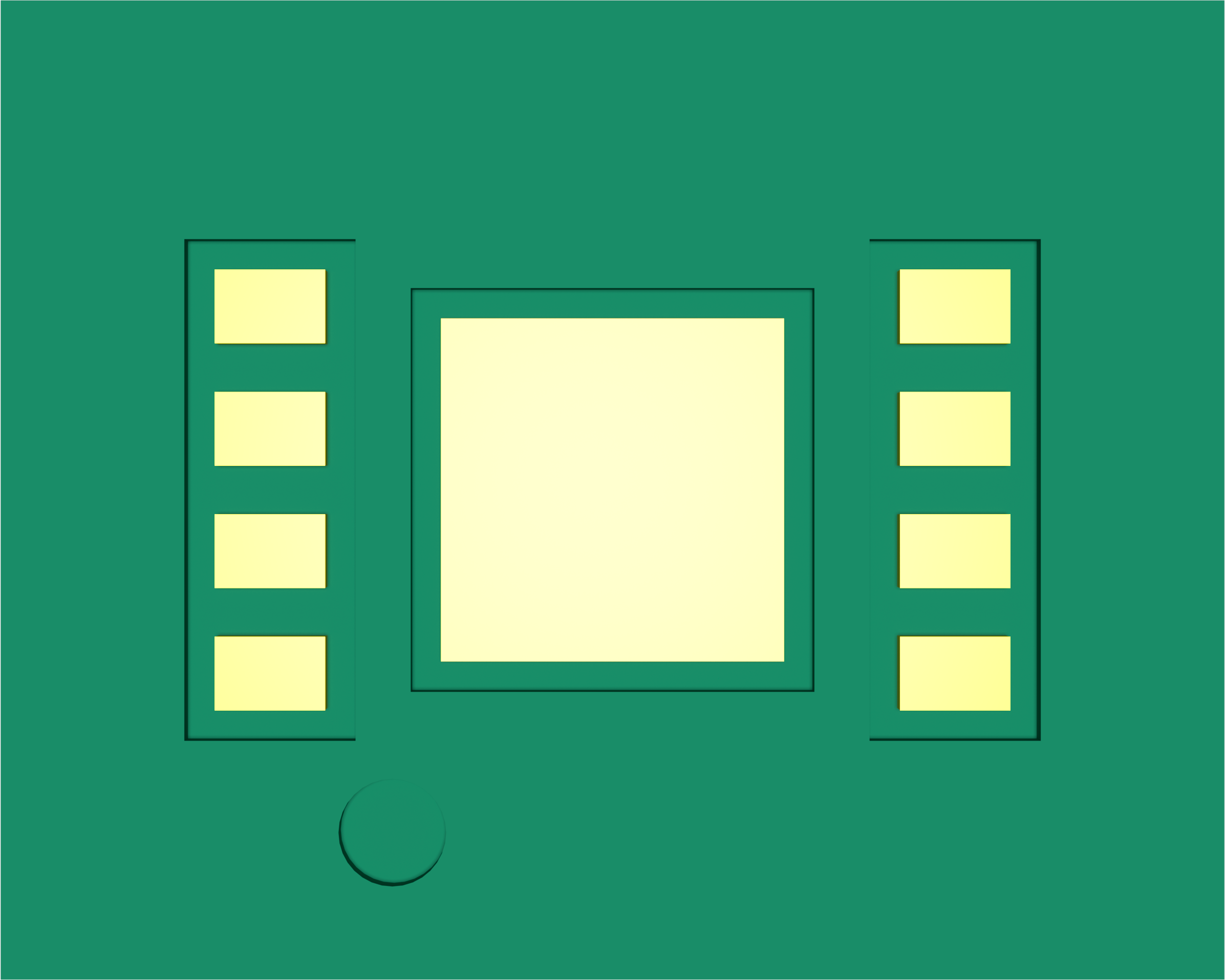

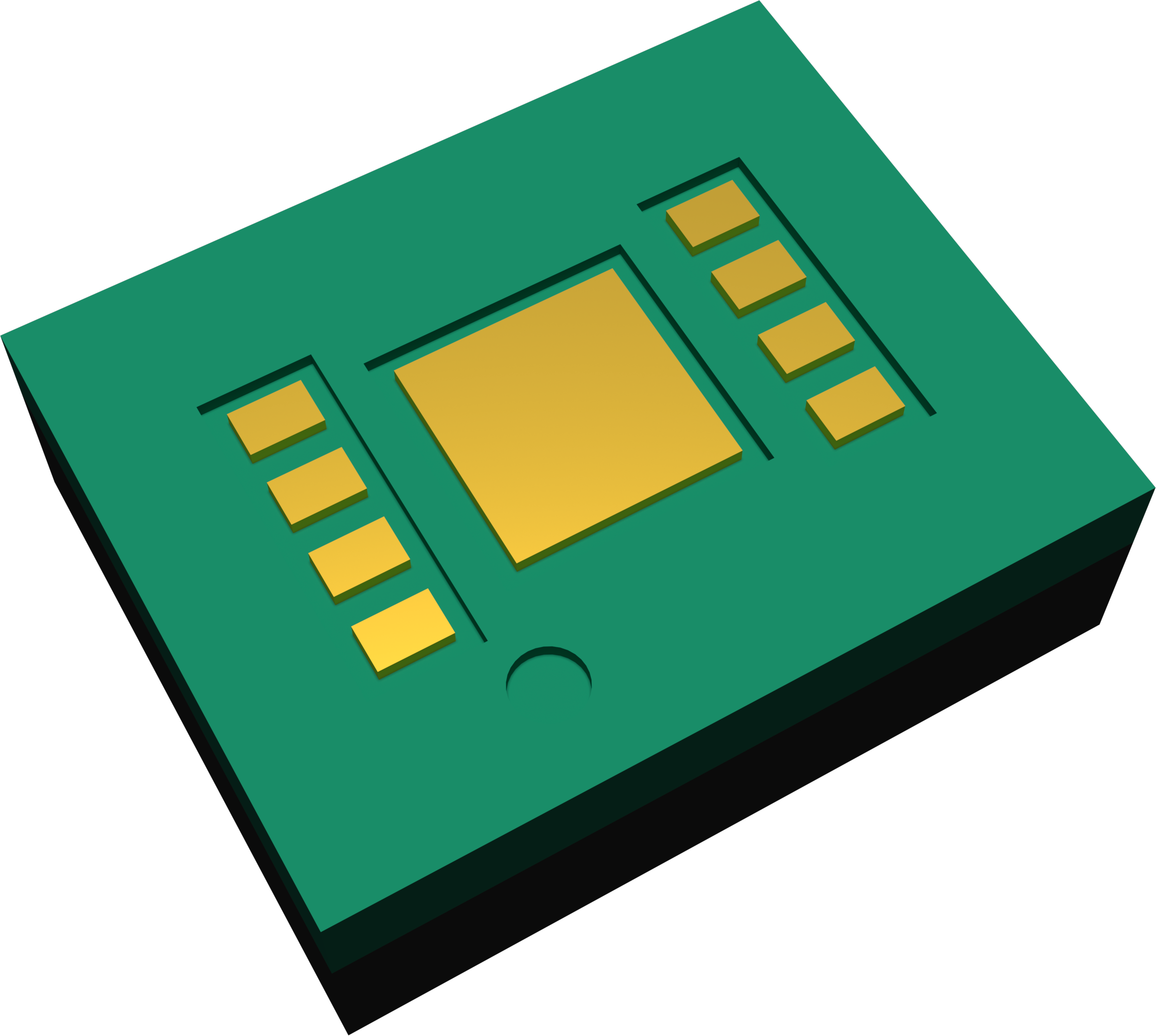

8-выводной пластмассовый корпус LGA8 4х5х1,6 (0,5)A. Центральная площадка (вывод 9) – «Земля».
| fc [МГц] | 50 |
| Icc [мА] | 1,2 |
| tmax [С°] | 85 |
| tmin [С°] | -40 |
| UART | 1 |
| Ucc_max [В] | 3.6 |
| Ucc_min [В] | 1.8 |
| АЦП [каналов] | 1 канал + канал термодатчика |
