Описание и параметры

Унифицированный ряд тактовых кварцевых генераторов высокой надёжности. Для применения в аппаратуре космического и гражданского назначения для тактирования цифровых схем и в системах связи.

  • Высокая стойкость к внешним воздействиям
  • Внутренний стабилизатор напряжения узла генератора 1,8 В
  • Выбор типа выхода и управляющего входа
  • Частоты, МГц: 10, 11.059, 12, 14.7456, 16, 18.432, 20, 24, 25, 32, 32.768, 40, 48.50, 60.

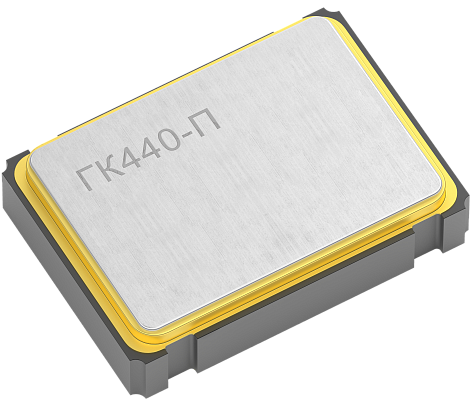

ГК440-П Кварцевые генераторы

Подбор генератора

Полное условное обозначение генераторов ГК440-П:

ГК
генератор кварцевый
440
регистрационный номер
П
простой
15ГР
класс точности и температурные хар-ки генератора
3
номинальное напряжение
("3" - 3,3В,
пусто - 5В)
Д
маркировка отличительной особенности генератора
25М
номинальная частота
МГц
НАПРЯЖЕНИЕ ПИТАНИЯ, В

 ТИП ВЫХОДА


 ОБОЗНАЧЕНИЕ УПРАВЛЯЮЩЕГО ВХОДА 1

 ЧАСТОТА

Полное условное обозначение Напряжение питания, В Тип выхода Обозначение управляющего входа 1 Частота
ГК440-П-15ГР-3-A-33,6М 3.3 КМОП OE 33.6
ГК440-П-15ГР-3-A-30М 3.3 КМОП OE 30
ГК440-П-15ГР-3-А-56М 3.3 КМОП OE 56
ГК440-П-15ГР-3-A-45М 3.3 КМОП OE 45
ГК440-П-15ГР-3-А-10М 3.3 КМОП OE 10
ГК440-П-15ГР-Е-60М 5.0 SIN SHDN 60
ГК440-П-15ГР-3-Е-60М 3.3 SIN SHDN 60
ГК440-П-15ГР-Д-60М 5.0 SIN OE 60
ГК440-П-15ГР-3-Д-60М 3.3 SIN OE 60
ГК440-П-15ГР-Г-60М 5.0 ТТЛ SHDN 60
ГК440-П-15ГР-3-Г-60М 3.3 ТТЛ SHDN 60
ГК440-П-15ГР-Б-60М 5.0 КМОП SHDN 60
ГК440-П-15ГР-3-Б-60М 3.3 КМОП SHDN 60
ГК440-П-15ГР-В-60М 5.0 ТТЛ OE 60
ГК440-П-15ГР-3-В-60М 3.3 ТТЛ OE 60
ГК440-П-15ГР-А-60М 5.0 КМОП OE 60
ГК440-П-15ГР-3-А-60М 3.3 КМОП OE 60
ГК440-П-15ГР-Е-50М 5.0 SIN SHDN 50
ГК440-П-15ГР-3-Е-50М 3.3 SIN SHDN 50
ГК440-П-15ГР-Д-50М 5.0 SIN OE 50
ГК440-П-15ГР-3-Д-50М 3.3 SIN OE 50
ГК440-П-15ГР-Г-50М 5.0 ТТЛ SHDN 50
ГК440-П-15ГР-3-Г-50М 3.3 ТТЛ SHDN 50
ГК440-П-15ГР-Б-50М 5.0 КМОП SHDN 50
ГК440-П-15ГР-3-Б-50М 3.3 КМОП SHDN 50
ГК440-П-15ГР-В-50М 5.0 ТТЛ OE 50
ГК440-П-15ГР-3-В-50М 3.3 ТТЛ OE 50
ГК440-П-15ГР-А-50М 5.0 КМОП OE 50
ГК440-П-15ГР-3-А-50М 3.3 КМОП OE 50
ГК440-П-15ГР-Е-48М 5.0 SIN SHDN 48
ГК440-П-15ГР-3-Е-48М 3.3 SIN SHDN 48
ГК440-П-15ГР-Д-48М 5.0 SIN OE 48
ГК440-П-15ГР-3-Д-48М 3.3 SIN OE 48
ГК440-П-15ГР-Г-48М 5.0 ТТЛ SHDN 48
ГК440-П-15ГР-3-Г-48М 3.3 ТТЛ SHDN 48
ГК440-П-15ГР-Б-48М 5.0 КМОП SHDN 48
ГК440-П-15ГР-3-Б-48М 3.3 КМОП SHDN 48
ГК440-П-15ГР-В-48М 5.0 ТТЛ OE 48
ГК440-П-15ГР-3-В-48М 3.3 ТТЛ OE 48
ГК440-П-15ГР-А-48М 5.0 КМОП OE 48
ГК440-П-15ГР-3-А-48М 3.3 КМОП OE 48
ГК440-П-15ГР-Е-40М 5.0 SIN SHDN 40
ГК440-П-15ГР-3-Е-40М 3.3 SIN SHDN 40
ГК440-П-15ГР-Д-40М 5.0 SIN OE 40
ГК440-П-15ГР-3-Д-40М 3.3 SIN OE 40
ГК440-П-15ГР-Г-40М 5.0 ТТЛ SHDN 40
ГК440-П-15ГР-3-Г-40М 3.3 ТТЛ SHDN 40
ГК440-П-15ГР-Б-40М 5.0 КМОП SHDN 40
ГК440-П-15ГР-3-Б-40М 3.3 КМОП SHDN 40
ГК440-П-15ГР-В-40М 5.0 ТТЛ OE 40
ГК440-П-15ГР-3-В-40М 3.3 ТТЛ OE 40
ГК440-П-15ГР-А-40М 5.0 КМОП OE 40
ГК440-П-15ГР-3-А-40М 3.3 КМОП OE 40
ГК440-П-15ГР-Е-32,768М 5.0 SIN SHDN 32.768
ГК440-П-15ГР-3-Е-32,768М 3.3 SIN SHDN 32.768
ГК440-П-15ГР-Д-32,768М 5.0 SIN OE 32.768
ГК440-П-15ГР-3-Д-32,768М 3.3 SIN OE 32.768
ГК440-П-15ГР-Г-32,768М 5.0 ТТЛ SHDN 32.768
ГК440-П-15ГР-3-Г-32,768М 3.3 ТТЛ SHDN 32.768
ГК440-П-15ГР-Б-32,768М 5.0 КМОП SHDN 32.768
ГК440-П-15ГР-3-Б-32,768М 3.3 КМОП SHDN 32.768
ГК440-П-15ГР-3-В-32,768М 3.3 ТТЛ OE 32.768
ГК440-П-15ГР-А-32,768М 5.0 КМОП OE 32.768
ГК440-П-15ГР-3-А-32,768М 3.3 КМОП OE 32.768
ГК440-П-15ГР-Е-32М 5.0 SIN SHDN 32
ГК440-П-15ГР-3-Е-32М 3.3 SIN SHDN 32
ГК440-П-15ГР-Д-32М 5.0 SIN OE 32
ГК440-П-15ГР-3-Д-32М 3.3 SIN OE 32
ГК440-П-15ГР-Г-32М 5.0 ТТЛ SHDN 32
ГК440-П-15ГР-3-Г-32М 3.3 ТТЛ SHDN 32
ГК440-П-15ГР-Б-32М 5.0 КМОП SHDN 32
ГК440-П-15ГР-3-Б-32М 3.3 КМОП SHDN 32
ГК440-П-15ГР-В-32М 5.0 ТТЛ OE 32
ГК440-П-15ГР-3-В-32М 3.3 ТТЛ OE 32
ГК440-П-15ГР-А-32М 5.0 КМОП OE 32
ГК440-П-15ГР-3-А-32М 3.3 КМОП OE 32
ГК440-П-15ГР-Е-25М 5.0 SIN SHDN 25
ГК440-П-15ГР-3-Е-25М 3.3 SIN SHDN 25
ГК440-П-15ГР-Д-25М 5.0 SIN OE 25
ГК440-П-15ГР-3-Д-25М 3.3 SIN OE 25
ГК440-П-15ГР-Г-25М 5.0 ТТЛ SHDN 25
ГК440-П-15ГР-3-Г-25М 3.3 ТТЛ SHDN 25
ГК440-П-15ГР-Б-25М 5.0 КМОП SHDN 25
ГК440-П-15ГР-3-Б-25М 3.3 КМОП SHDN 25
ГК440-П-15ГР-В-25М 5.0 ТТЛ OE 25
ГК440-П-15ГР-3-В-25М 3.3 ТТЛ OE 25
ГК440-П-15ГР-А-25М 5.0 КМОП OE 25
ГК440-П-15ГР-3-А-25М 3.3 КМОП OE 25
ГК440-П-15ГР-Е-24М 5.0 SIN SHDN 24
ГК440-П-15ГР-3-Е-24М 3.3 SIN SHDN 24
ГК440-П-15ГР-Д-24М 5.0 SIN OE 24
ГК440-П-15ГР-3-Д-24М 3.3 SIN OE 24
ГК440-П-15ГР-Г-24М 5.0 ТТЛ SHDN 24
ГК440-П-15ГР-3-Г-24М 3.3 ТТЛ SHDN 24
ГК440-П-15ГР-Б-24М 5.0 КМОП SHDN 24
ГК440-П-15ГР-3-Б-24М 3.3 КМОП SHDN 24
ГК440-П-15ГР-В-24М 5.0 ТТЛ OE 24
ГК440-П-15ГР-3-В-24М 3.3 ТТЛ OE 24
ГК440-П-15ГР-А-24М 5.0 КМОП OE 24
ГК440-П-15ГР-3-А-24М 3.3 КМОП OE 24
ГК440-П-15ГР-Е-20М 5.0 SIN SHDN 20
ГК440-П-15ГР-3-Е-20М 3.3 SIN SHDN 20
ГК440-П-15ГР-Д-20М 5.0 SIN OE 20
ГК440-П-15ГР-3-Д-20М 3.3 SIN OE 20
ГК440-П-15ГР-Г-20М 5.0 ТТЛ SHDN 20
ГК440-П-15ГР-3-Г-20М 3.3 ТТЛ SHDN 20
ГК440-П-15ГР-Б-20М 5.0 КМОП SHDN 20
ГК440-П-15ГР-3-Б-20М 3.3 КМОП SHDN 20
ГК440-П-15ГР-В-20М 5.0 ТТЛ OE 20
ГК440-П-15ГР-3-В-20М 3.3 ТТЛ OE 20
ГК440-П-15ГР-А-20М 5.0 КМОП OE 20
ГК440-П-15ГР-3-А-20М 3.3 КМОП OE 20
ГК440-П-15ГР-Е-18,432М 5.0 SIN SHDN 18.432
ГК440-П-15ГР-3-Е-18,432М 3.3 SIN SHDN 18.432
ГК440-П-15ГР-Д-18,432М 5.0 SIN OE 18.432
ГК440-П-15ГР-3-Д-18,432М 3.3 SIN OE 18.432
ГК440-П-15ГР-Г-18,432М 5.0 ТТЛ SHDN 18.432
ГК440-П-15ГР-3-Г-18,432М 3.3 ТТЛ SHDN 18.432
ГК440-П-15ГР-Б-18,432М 5.0 КМОП SHDN 18.432
ГК440-П-15ГР-3-Б-18,432М 3.3 КМОП SHDN 18.432
ГК440-П-15ГР-В-18,432М 5.0 ТТЛ OE 18.432
ГК440-П-15ГР-3-В-18,432М 3.3 ТТЛ OE 18.432
ГК440-П-15ГР-А-18,432М 5.0 КМОП OE 18.432
ГК440-П-15ГР-3-А-18,432М 3.3 КМОП OE 18.432
ГК440-П-15ГР-Е-16М 5.0 SIN SHDN 16
ГК440-П-15ГР-3-Е-16М 3.3 SIN SHDN 16
ГК440-П-15ГР-Д-16М 5.0 SIN OE 16
ГК440-П-15ГР-3-Д-16М 3.3 SIN OE 16
ГК440-П-15ГР-Г-16М 5.0 ТТЛ SHDN 16
ГК440-П-15ГР-3-Г-16М 3.3 ТТЛ SHDN 16
ГК440-П-15ГР-Б-16М 5.0 КМОП SHDN 16
ГК440-П-15ГР-3-Б-16М 3.3 КМОП SHDN 16
ГК440-П-15ГР-В-16М 5.0 ТТЛ OE 16
ГК440-П-15ГР-3-В-16М 3.3 ТТЛ OE 16
ГК440-П-15ГР-А-16М 5.0 КМОП OE 16
ГК440-П-15ГР-3-А-16М 3.3 КМОП OE 16
ГК440-П-15ГР-Е-14,7456М 5.0 SIN SHDN 14.7456
ГК440-П-15ГР-3-Е-14,7456М 3.3 SIN SHDN 14.7456
ГК440-П-15ГР-Д-14,7456М 5.0 SIN OE 14.7456
ГК440-П-15ГР-3-Д-14,7456М 3.3 SIN OE 14.7456
ГК440-П-15ГР-Г-14,7456М 5.0 ТТЛ SHDN 14.7456
ГК440-П-15ГР-3-Г-14,7456М 3.3 ТТЛ SHDN 14.7456
ГК440-П-15ГР-Б-14,7456М 5.0 КМОП SHDN 14.7456
ГК440-П-15ГР-3-Б-14,7456М 3.3 КМОП SHDN 14.7456
ГК440-П-15ГР-В-14,7456М 5.0 ТТЛ OE 14.7456
ГК440-П-15ГР-3-В-14,7456М 3.3 ТТЛ OE 14.7456
ГК440-П-15ГР-А-14,7456М 5.0 КМОП OE 14.7456
ГК440-П-15ГР-3-А-14,7456М 3.3 КМОП OE 14.7456
ГК440-П-15ГР-Е-12М 5.0 SIN SHDN 12
ГК440-П-15ГР-3-Е-12М 3.3 SIN SHDN 12
ГК440-П-15ГР-Д-12М 5.0 SIN OE 12
ГК440-П-15ГР-3-Д-12М 3.3 SIN OE 12
ГК440-П-15ГР-Г-12М 5.0 ТТЛ SHDN 12
ГК440-П-15ГР-3-Г-12М 3.3 ТТЛ SHDN 12
ГК440-П-15ГР-Б-12М 5.0 КМОП SHDN 12
ГК440-П-15ГР-3-Б-12М 3.3 КМОП SHDN 12
ГК440-П-15ГР-В-12М 5.0 ТТЛ OE 12
ГК440-П-15ГР-3-В-12М 3.3 ТТЛ OE 12
ГК440-П-15ГР-А-12М 5.0 КМОП OE 12
ГК440-П-15ГР-3-А-12М 3.3 КМОП OE 12
ГК440-П-15ГР-Е-11,059М 5.0 SIN SHDN 11.059
ГК440-П-15ГР-3-Е-11,059М 3.3 SIN SHDN 11.059
ГК440-П-15ГР-Д-11,059М 5.0 SIN OE 11.059
ГК440-П-15ГР-3-Д-11,059М 3.3 SIN OE 11.059
ГК440-П-15ГР-Г-11,059М 5.0 ТТЛ SHDN 11.059
ГК440-П-15ГР-3-Г-11,059М 3.3 ТТЛ SHDN 11.059
ГК440-П-15ГР-Б-11,059М 5.0 КМОП SHDN 11.059
ГК440-П-15ГР-3-Б-11,059М 3.3 КМОП SHDN 11.059
ГК440-П-15ГР-В-11,059М 5.0 ТТЛ OE 11.059
ГК440-П-15ГР-3-В-11,059М 3.3 ТТЛ OE 11.059
ГК440-П-15ГР-А-11,059М 5.0 КМОП OE 11.059
ГК440-П-15ГР-3-А-11,059М 3.3 КМОП OE 11.059
ГК440-П-15ГР-Е-10М 5.0 SIN SHDN 10
ГК440-П-15ГР-3-Е-10М 3.3 SIN SHDN 10
ГК440-П-15ГР-Д-10М 5.0 SIN OE 10
ГК440-П-15ГР-3-Д-10М 3.3 SIN OE 10
ГК440-П-15ГР-Г-10М 5.0 ТТЛ SHDN 10
ГК440-П-15ГР-3-Г-10М 3.3 ТТЛ SHDN 10
ГК440-П-15ГР-Б-10М 5.0 КМОП SHDN 10
ГК440-П-15ГР-3-Б-10М 3.3 КМОП SHDN 10
ГК440-П-15ГР-В-10М 5.0 ТТЛ OE 10
ГК440-П-15ГР-3-В-10М 3.3 ТТЛ OE 10
ГК440-П-15ГР-А-10М 5.0 КМОП OE 10
ГК440-П-15ГР-3-А-10М 3.3 КМОП OE 10
