Описание и параметры
Микросхема приемопередатчика интерфейса CAN FD
Микросхемы являются интерфейсными интегральными схемами между CAN FD‑контроллером и физической линией передачи данных. Применяются для высокоскоростной дифференциальной передачи данных в соответствии с стандартом ISO 11898-1-2015. Скорость передачи данных до 5 Мбит/с.
Основные области применения: автомобильные и промышленные системы управления.
Основные характеристики микросхемы:
- Соответствует стандарту ISO 11898-1-2015;
- Напряжение питания UСС от 3,0 до 5,5 В;
- Защита выходов передатчика ± 40 В от короткого замыкания и перегрева для применения в 12/24 В автомобильных и промышленных системах управления;
- Быстродействующий дифференциальный приемник с диапазоном входного синфазного напряжения от минус 30 до плюс 30 В;
- Режимы работы:
- режим «Нормальный», максимальная скорость передачи данных до 5 Мбит/с;
- режим «Ожидание» с пониженным энергопотреблением с функцией wake-up;
- Входы TXD, STB совместимы с 3,3 В логическими уровнями;
- Рабочий диапазон температур от минус 60 °С до плюс 125 °C.
Состояние разработки
ОКР завершена
Варианты поставки изделия
Серийная поставка с приемкой ОТК
Ближайший аналог
TJA1042
Тип корпуса

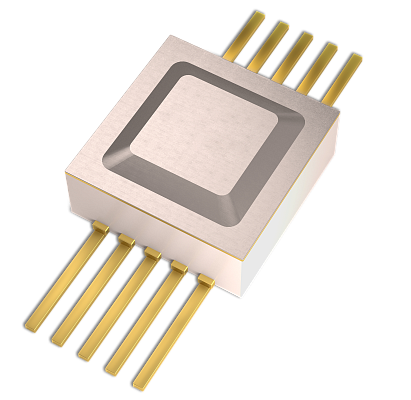

МК 5213.8-1 металлокерамический
Температурный диапазон
минус 60°С...+125°С
cм
| CAN | FD |
| tmax [С] | 125 |
| tmin [С] | -60 |
| Ucc_max [В] | 5.5 |
| Ucc_min [В] | 3.0 |
| Интерфейс | CAN |
| Скорость (Макс.) Мбит / с | 5 |
| Корпус | металлокерамический |
