Описание и параметры

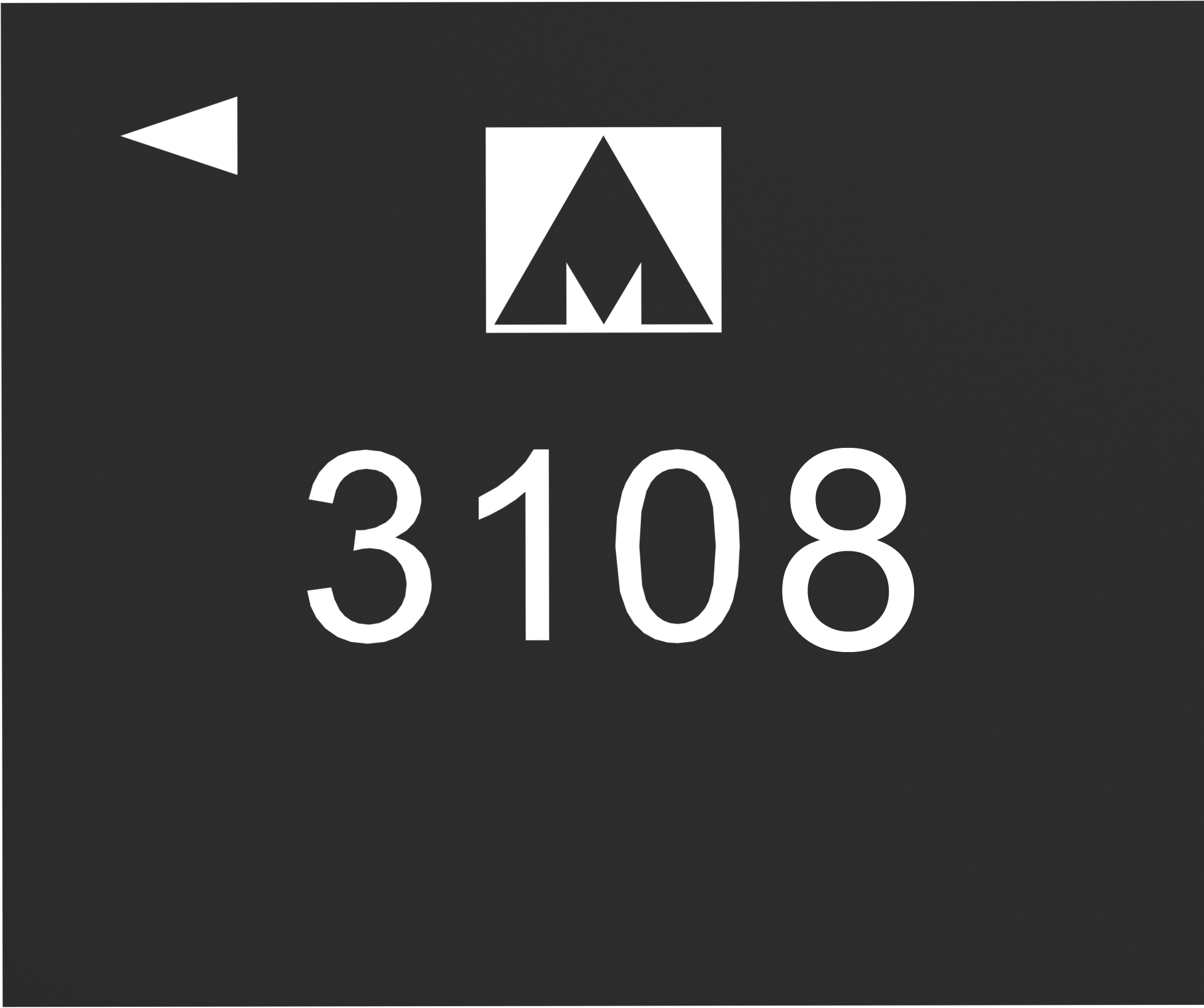

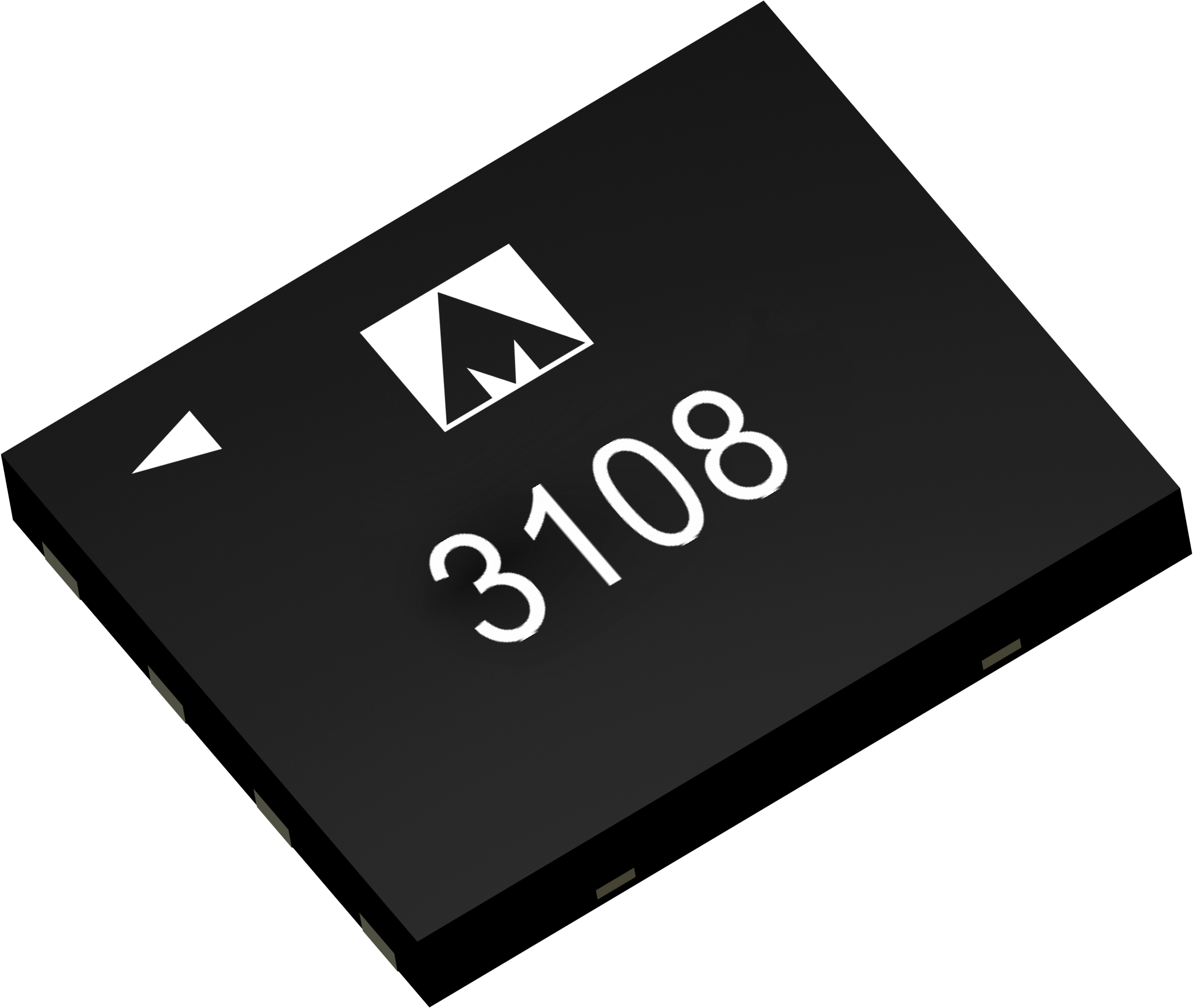

Микросхема приемопередатчика интерфейса CAN FD
Микросхемы MDR3108 (3109,3110)FI представляют собой приемопередатчик интерфейса CAN и предназначены для организации полудуплексного канала связи с максимальной скоростью передачи данных до 5 Мбит/с.
Микросхемы доступны в трех исполнениях, отличающихся назначением вывода «5», варианты:
- Вывод не задействован – MDR3108FI;
- Вывод питания цифровых входов и выходов – MDR3109FI;
- Вывод источника опорного напряжения – MDR3110FI;
Основные характеристики:
- Соответствует стандарту ISO 11898-1-2015;
- Напряжение питания Ucc от 3,0 до 5,5 В;
- Напряжение питания Ucc_io (для MDR3109FI) от 3,0 до 5,5 В;
- Защита выходов передатчика ± 40 В от короткого замыкания и перегрева для применения в 12/24 В автомобильных и промышленных системах управления;
- Быстродействующий дифференциальный приемник с диапазоном входного синфазного напряжения от минус 30 до плюс 30 В;
- Режимы работы:
– режим «Нормальный», максимальная скорость передачи данных до 5 Мбит/с;
– режим «Ожидание» с пониженным энергопотреблением с функцией wake-up;
– Входы TXD, STB совместимы с 3,3 В логическими уровнями;
– режим «Ожидание» с пониженным энергопотреблением с функцией wake-up;
– Входы TXD, STB совместимы с 3,3 В логическими уровнями;
- Рабочий диапазон температур от минус 40 °С до + 125 °C.
Возможные области применения: автомобильная электроника, промышленное оборудование.
Микросхемы MDR3108(3109,3110)FI являются близкими аналогами К5559ИН14АSI, отличаются типом корпуса (посадочные места совместимы).
Рекомендуются для новых разработок.
Микросхема соответствует второму уровню отечественности согласно 719 ПП РФ.
Состояние разработки
ОКР завершена
Варианты поставки изделия
С приемкой ОТК ("1") пластмассовый корпус
Ближайший аналог
TJA1042
Тип корпуса

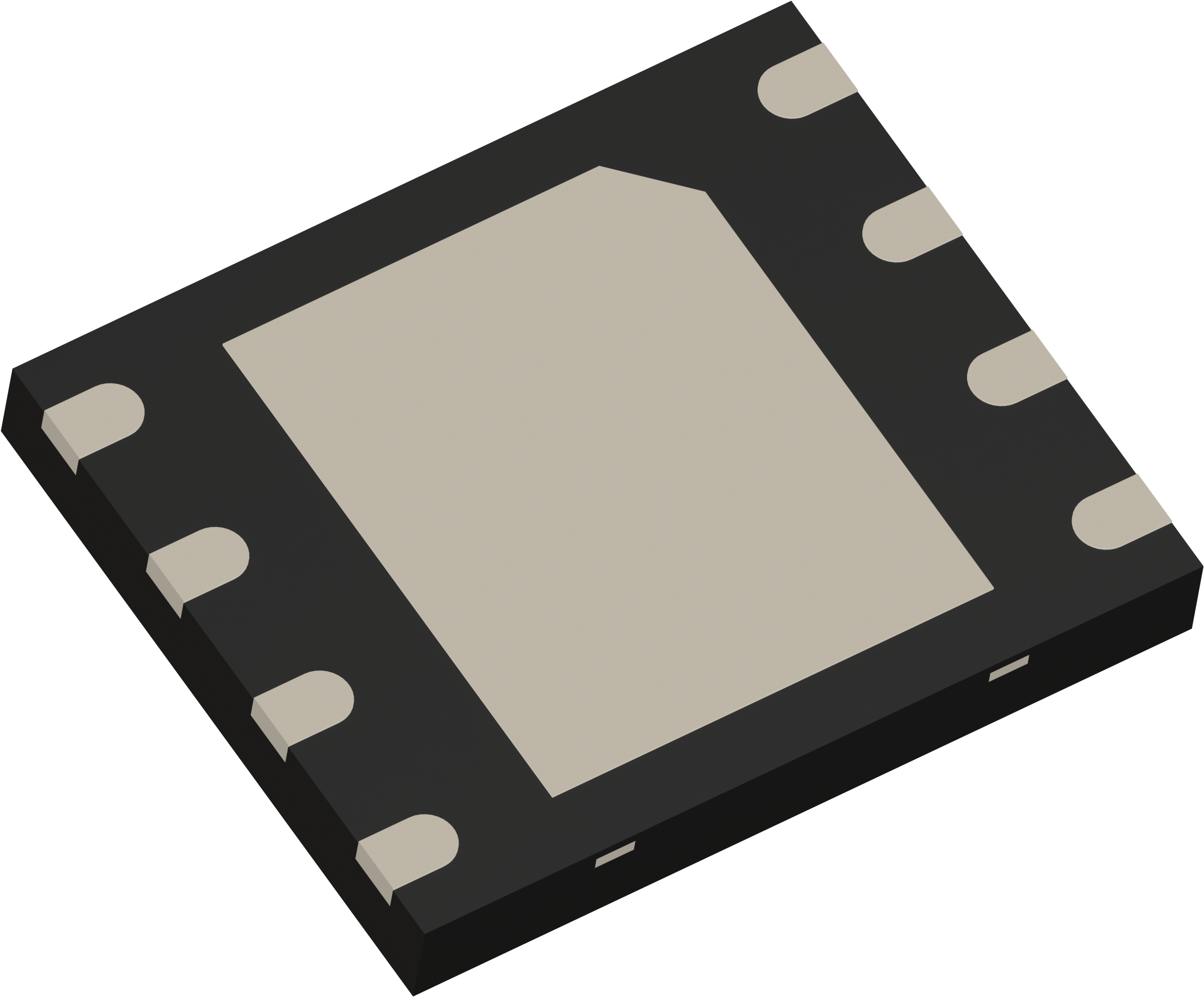

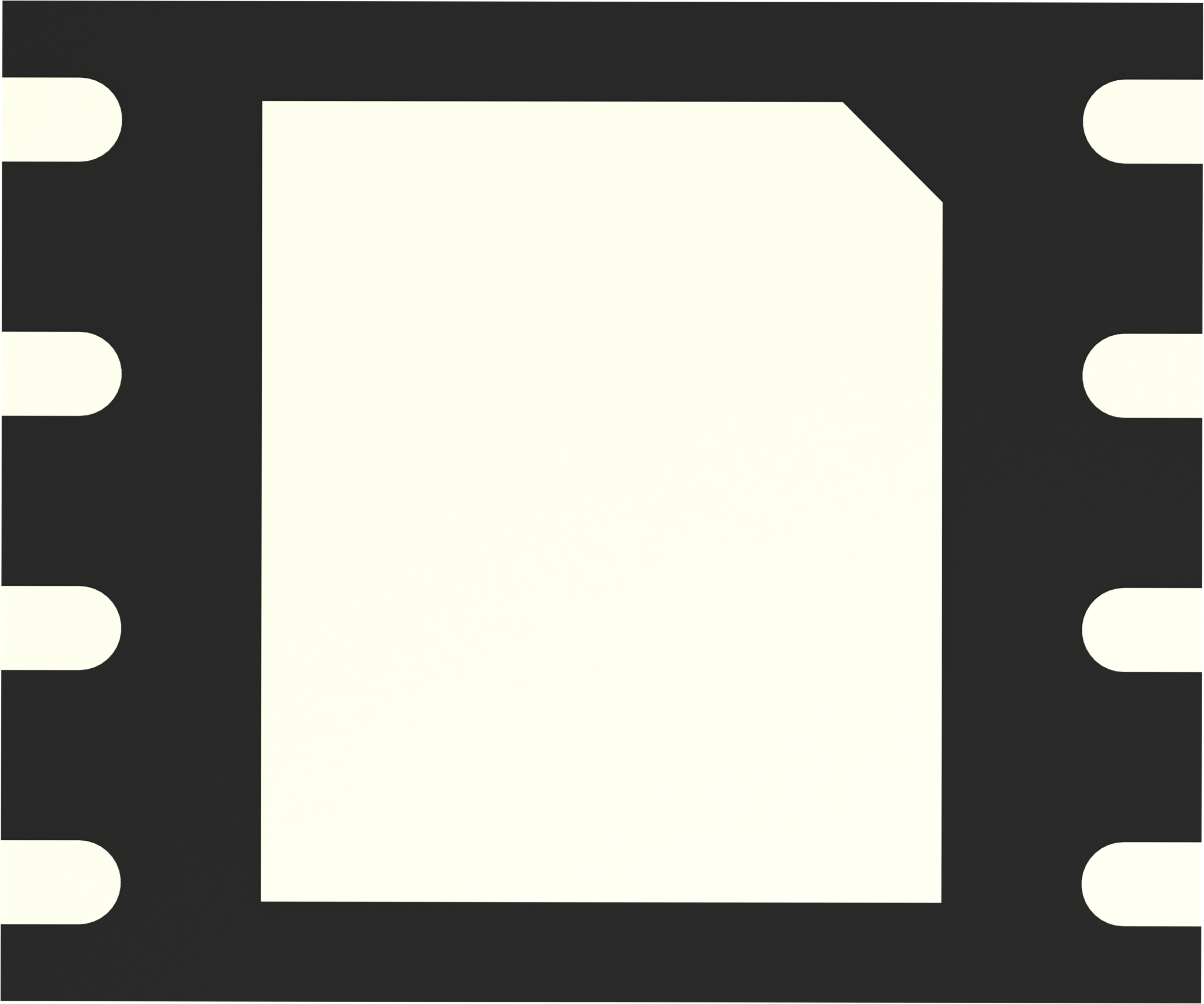

8-выводной пластмассовый корпус DFN8 5×6×0,75 (1,27)
Температурный диапазон
минус 40°С...+125°С
cм
| CAN | FD |
| Icc [мА] | 0.035 |
| tmax [С°] | 125 |
| tmin [С°] | -40 |
| Ucc_max [В] | 5.5 |
| Ucc_min [В] | 3.0 |
| Интерфейс | CAN |
| Скорость [Макс.] Мбит / с | до 5 Мбит/с |
