Описание и параметры
Микросхема приемопередатчика интерфейса CAN
Микросхема К5559ИН14АУ представляет собой приемопередатчик интерфейса CAN и предназначена для организации полудуплексного канала связи с максимальной скоростью передачи данных до 1 Мбит/с. Основные области применения: автомобильные и промышленные системы управления.
Микросхемы К5559ИН14АУ с выходом опорного напряжения UREF.
Основные характеристики микросхем:
- Соответствует стандарту ISO 11898-2;
- Напряжение питания от 4,5 до 5,5 В;
- Защита выходов передатчика ± 40 В от короткого замыкания и перегрева для применения в 12/24 В автомобильных и промышленных системах управления;
- Быстродействующий дифференциальный приемник с диапазоном входного синфазного напряжения от минус 10 до плюс 10 В;
- Четыре режима работы:
- режим «Нормальный», максимальная скорость передачи данных до 1 Мбит/с;
- режим «Контроль скорости нарастания/ спада выходного дифференциального напряжения передатчика» для улучшения электромагнитной совместимости, скорость передачи данных от 62,5 до 500 Кбит/с;
- режим «Ожидание» с пониженным потреблением;
- режим «Выключено»;
- Входы TXD, SHDN и nSHDN совместимы с 3,3 В логическими уровнями;
- Рабочий диапазон температур от минус 60 °С до плюс 125 °C.
Состояние разработки
ОКР завершена
Варианты поставки изделия
Серийная поставка с приемкой ОТК
Ближайший аналог
ATA6660
Тип корпуса

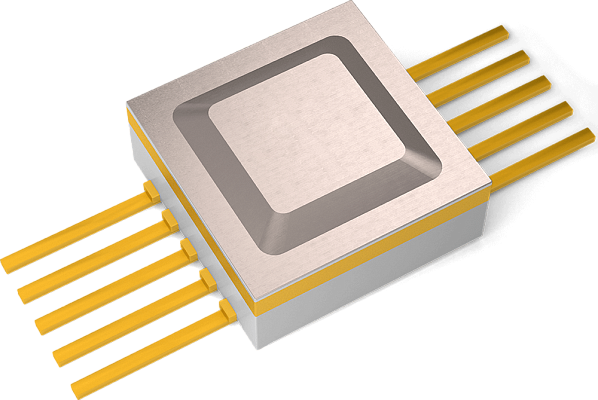

5213.8-1 металлокерамический
Температурный диапазон
минус 60°С...+125°С
cм
| CAN | 1 |
| Icc [мА] | 1 |
| tmax [С] | 125 |
| tmin [С] | -60 |
| Ucc_max [В] | 5.5 |
| Ucc_min [В] | 4.5 |
| Интерфейс | CAN |
| Скорость (Макс.) Мбит / с | 1 |
