Описание и параметры
Микросхемы К5559ИН14АFI (БFI, ВFI) представляют собой приемопередатчик интерфейса CAN и предназначены для организации полудуплексного канала связи с максимальной скоростью передачи данных до 1 Мбит/с.
Микросхемы доступны в трех исполнениях, отличающихся назначением вывода «5», варианты:
- выход опорного напряжения UREF – К5559ИН14АFI;
- вход управления режимом «Выключено» SHDN – К5559ИН14БFI;
- вход управления режимом «Выключено» nSHDN – К5559ИН14ВFI.
- Соответствие стандарту ISO 11898-2;
- Напряжение питания от 4,5 до 5,5 В (работоспособность от 3,0 до 4,5 В уточняется);
- Защита выходов передатчика ± 40 В от короткого замыкания и перегрева для применения в 12/24 В автомобильных и промышленных системах управления;
- Быстродействующий дифференциальный приемник с диапазоном входного синфазного напряжения от минус 10 до плюс 10 В;
- Четыре режима работы:
– режим «Нормальный», максимальная скорость передачи данных до 1 Мбит/с;
– режим «Контроль скорости нарастания/ спада выходного дифференциального напряжения передатчика» для улучшения электромагнитной совместимости, скорость передачи данных от 62,5 до 500 Кбит/с;
– режим «Ожидание» с пониженным потреблением;
– режим «Выключено»;
- Входы TXD, SHDN и nSHDN совместимы с 3,3 В логическими уровнями;
- Рабочий диапазон температур от минус 40 °С до + 125 °C.
Микросхемы К5559ИН14АFI являются близкими аналогами К5559ИН14АSI, отличаются типом корпуса (посадочные места совместимы).
Рекомендуются для новых разработок.
Микросхема соответствует второму уровню отечественности согласно 719 ПП РФ.

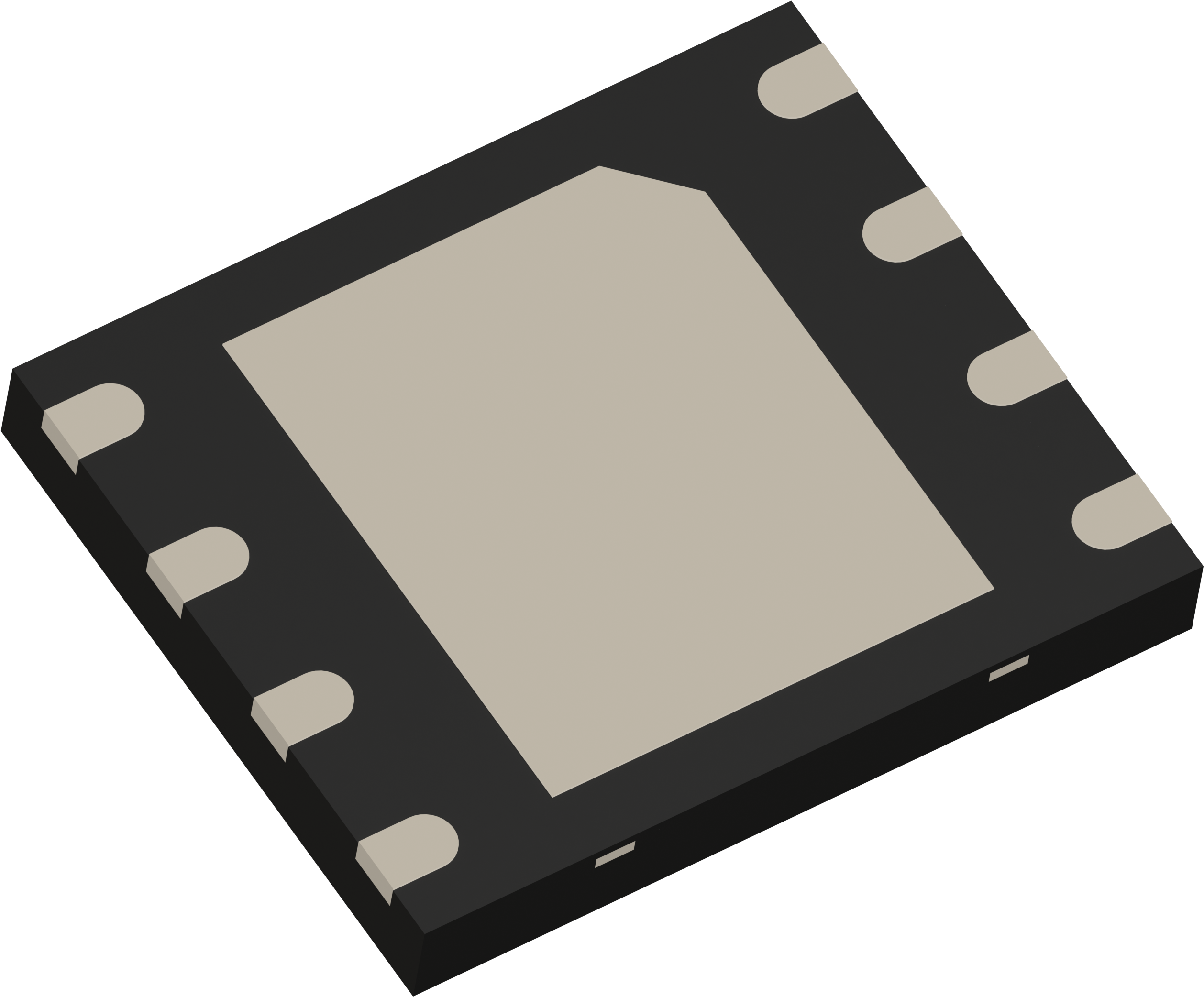

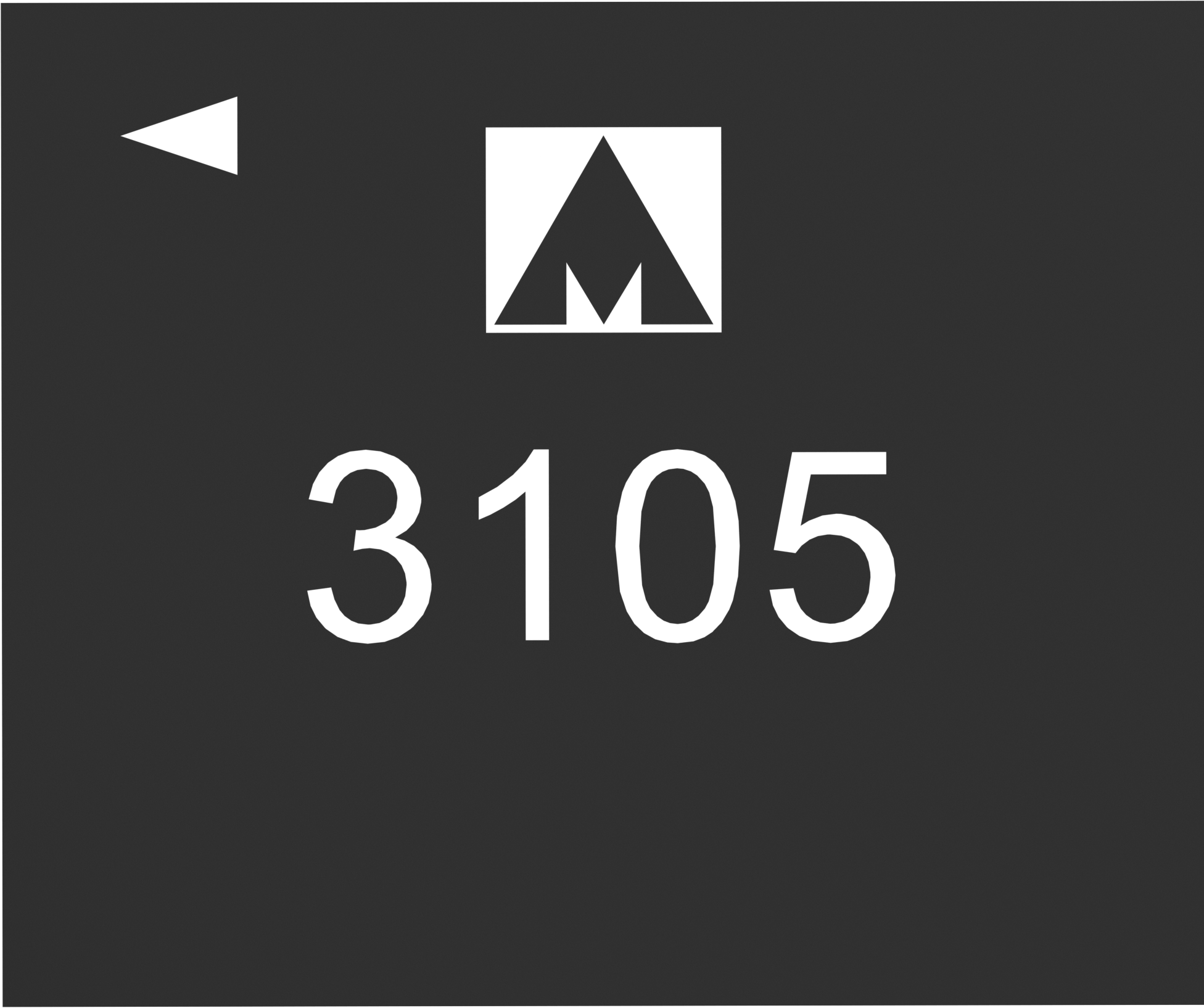

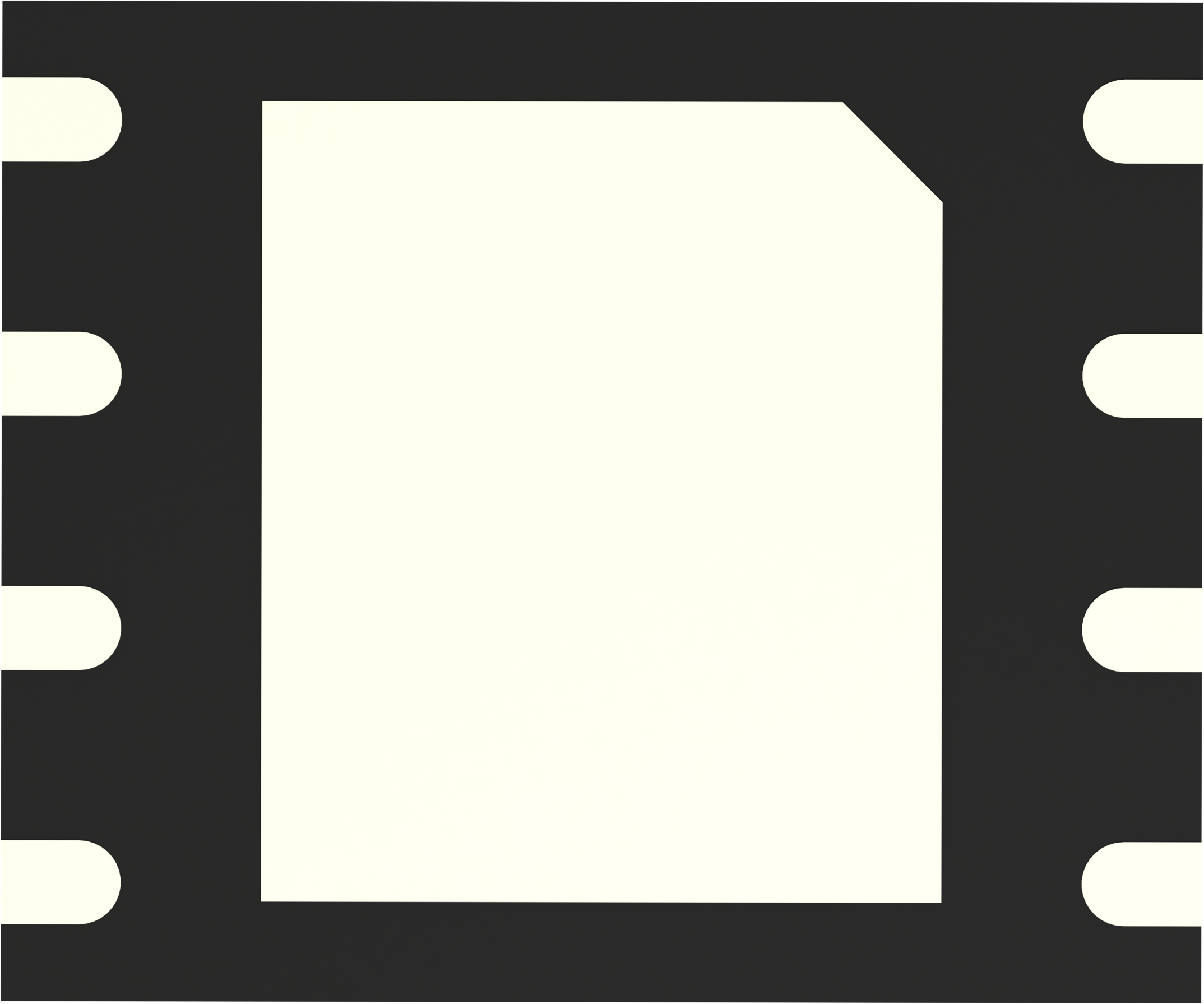

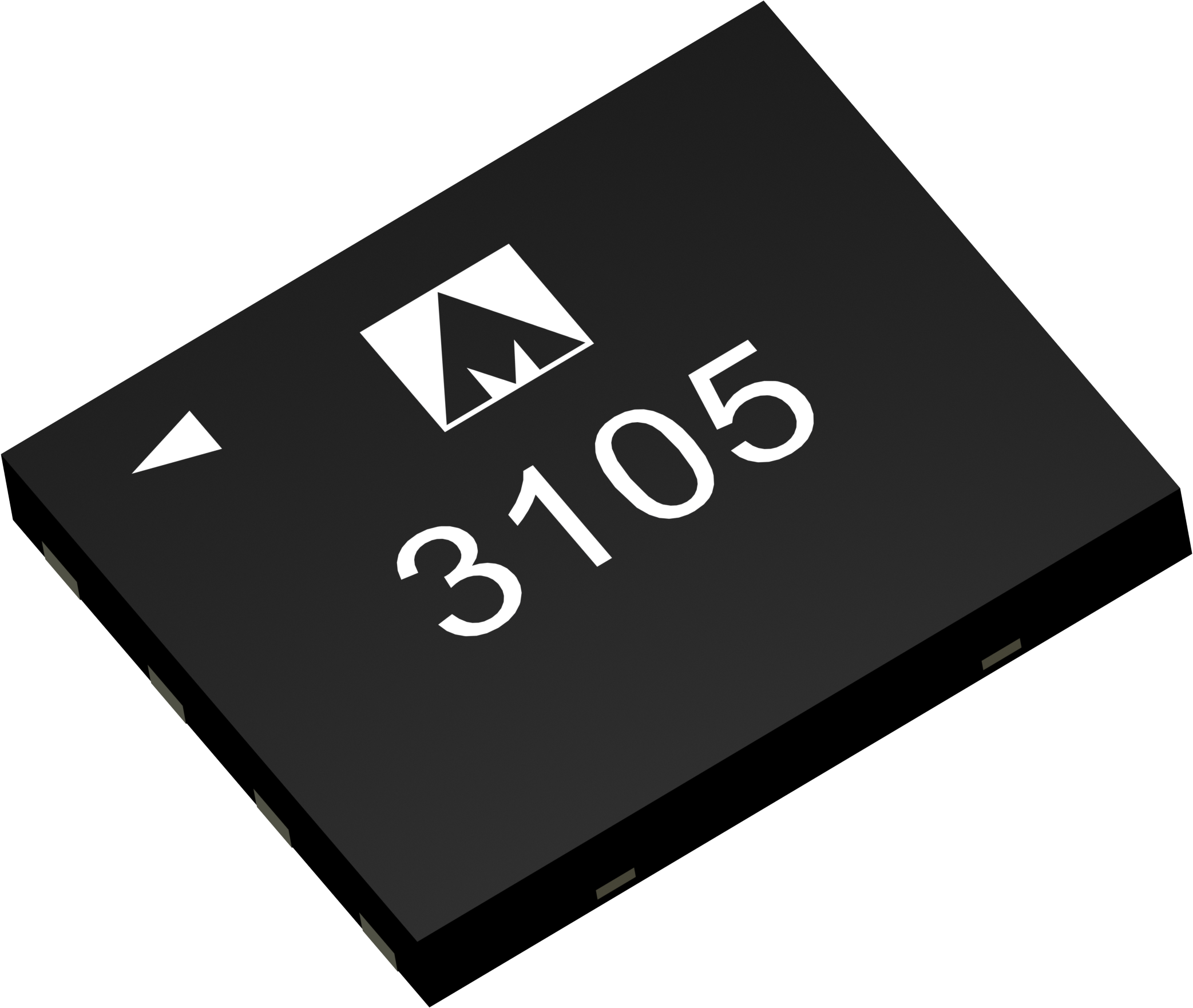

FI (1).png)
| CAN | 1 |
| Icc [мА] | 1 |
| tmax [С°] | 125 |
| tmin [С°] | -40 |
| Ucc_max [В] | 5.5 |
| Ucc_min [В] | 4.5 |
| Интерфейс | CAN |
| Скорость [Макс.] Мбит / с | до 1 Мбит/с |
