Описание и параметры
Микросхема двухканального LVDS приемопередатчика
К5559ИН19У(К) - КМОП микросхема, содержащая две пары LVDS передатчиков и приемников, оптимизированная для использования в высокоскоростных и низкопотребляющих системах передачи данных.
За счет использования LVDS технологии микросхема способна передавать данные со скоростью до 400 Мбит/с.
Передатчики К5559ИН19У принимают LVTTL/LVCMOS сигналы и преобразуют их в LVDS сигналы.
Приемники получают LVDS сигналы и преобразуют их в 3 В КМОП сигналы. Буферы на LVDS входах имеют схему помехозащищающего смещения, которая при плавающем входном сигнале устанавливает на выходах приемника высокий логический сигнал.
Если на входы En и nEn подать соответствующие логические сигналы, то выходы прибора перейдут в высокоимпедансное состояние. Активизируются и отключаются все приемники и передатчики прибора одновременно.
Микросхемы доступны в двух исполнениях, отличающихся рабочим диапазоном температур:
• Температурный диапазон для К5559ИН19У от минус 60 до +125 °С.
• Температурный диапазон для К5559ИН19УК от 0 до +70 °С.
Основные области применения:
• интеллектуальные датчики;
• промышленные системы управления;
• телекоммуникационное оборудование;
• системы безопасности;
• измерительное оборудование и т.д.
За счет использования LVDS технологии микросхема способна передавать данные со скоростью до 400 Мбит/с.
Передатчики К5559ИН19У принимают LVTTL/LVCMOS сигналы и преобразуют их в LVDS сигналы.
Приемники получают LVDS сигналы и преобразуют их в 3 В КМОП сигналы. Буферы на LVDS входах имеют схему помехозащищающего смещения, которая при плавающем входном сигнале устанавливает на выходах приемника высокий логический сигнал.
Если на входы En и nEn подать соответствующие логические сигналы, то выходы прибора перейдут в высокоимпедансное состояние. Активизируются и отключаются все приемники и передатчики прибора одновременно.
Микросхемы доступны в двух исполнениях, отличающихся рабочим диапазоном температур:
• Температурный диапазон для К5559ИН19У от минус 60 до +125 °С.
• Температурный диапазон для К5559ИН19УК от 0 до +70 °С.
Основные области применения:
• интеллектуальные датчики;
• промышленные системы управления;
• телекоммуникационное оборудование;
• системы безопасности;
• измерительное оборудование и т.д.
Состояние разработки
Опытно-конструкторская работа завершена
Варианты поставки изделия
Серийная поставка с приемкой ОТК
Ближайший аналог
DS90LV049H
Тип корпуса

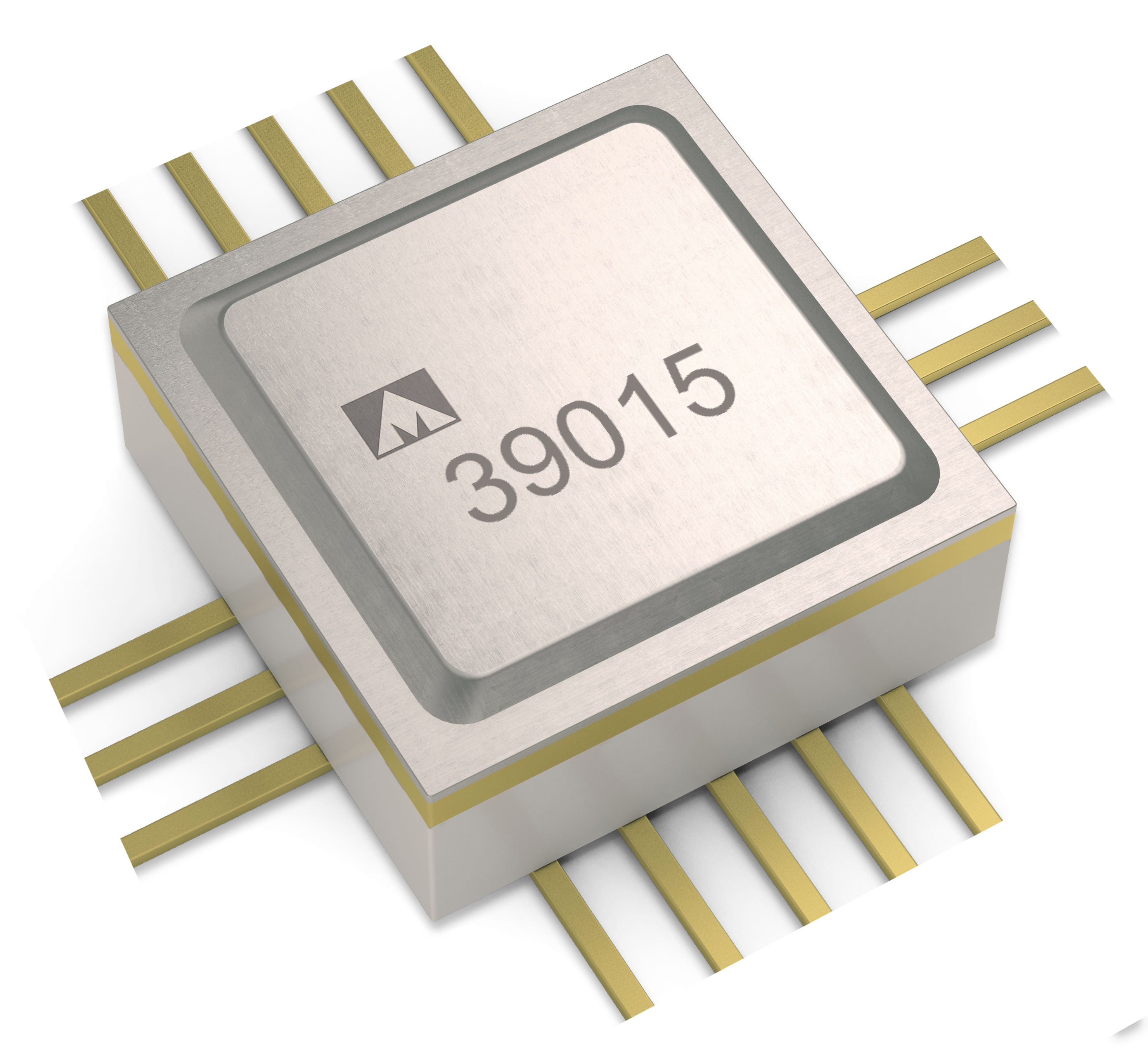

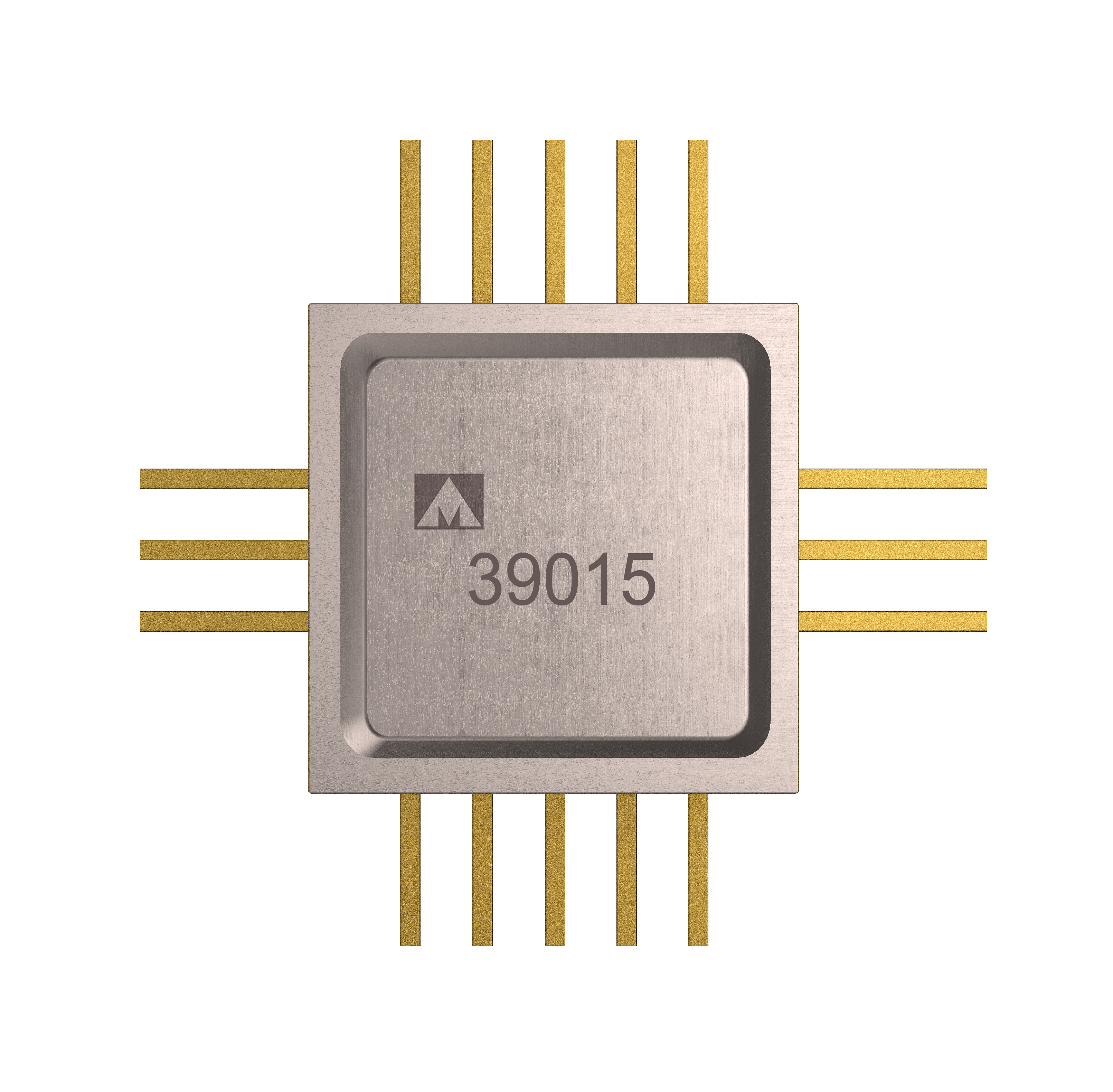

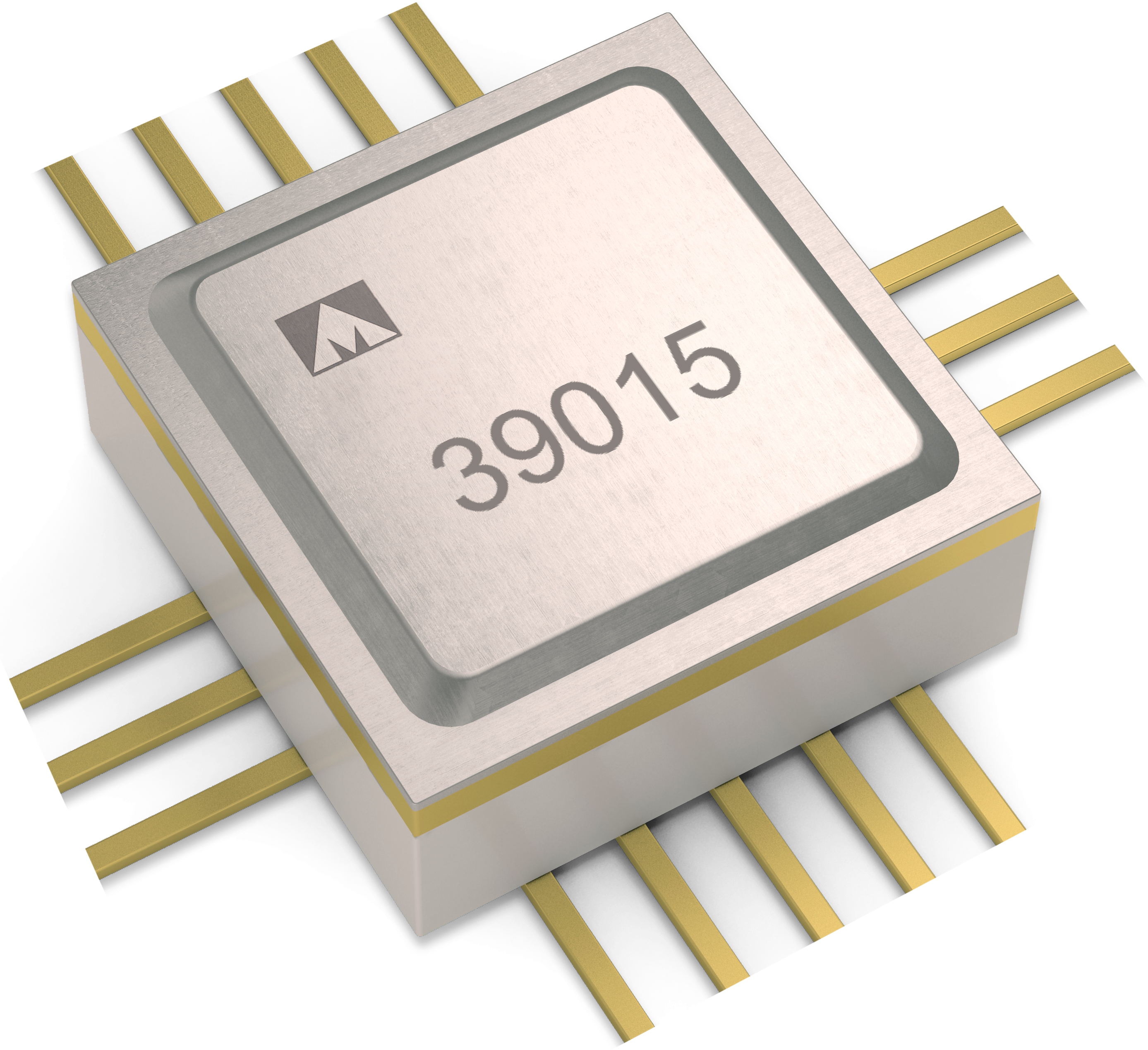

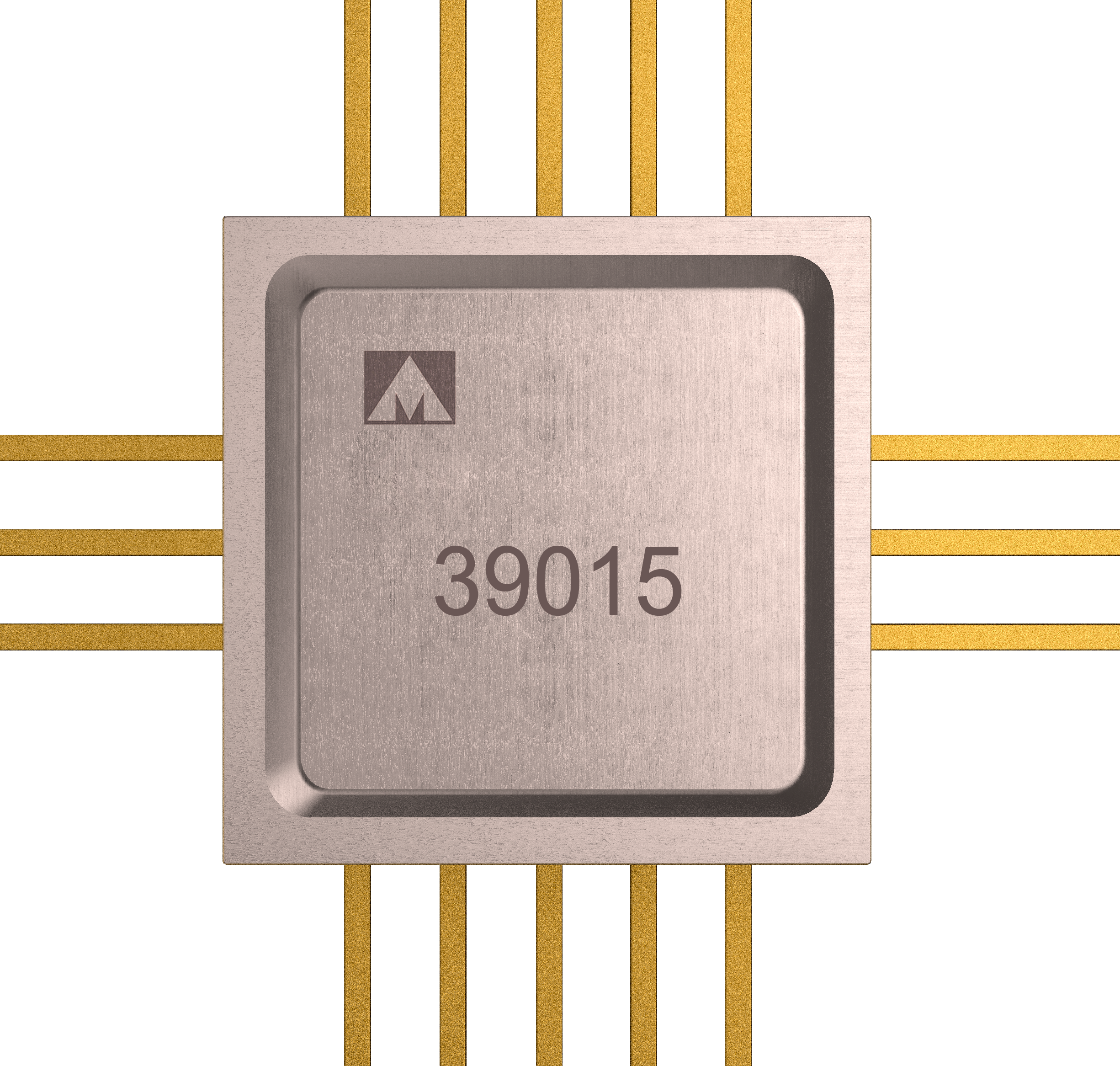

16-выводной металлокерамический корпус Н02.16-1В
Температурный диапазон
минус 60°С...+125°С (К5559ИН19У)
0°С... +70°С (К5559ИН19УК)
0°С... +70°С (К5559ИН19УК)
cм
| Icc [мА] | 29 (в режиме "Выключено") |
| Iccs [мА] | 39 |
| tmax [С°] | 125 / 70 |
| tmin [С°] | -60 / 0 |
| Ucc_max [В] | 3.6 |
| Ucc_min [В] | 3.0 |
| Интерфейс | LVDS |
| Скорость [Макс.] Мбит / с | до 400 Мбит/c |
