MDR5106FC / MDR5107FC

Назад в раздел

Описание и параметры

Микросхема сдвоенного 14-разрядного быстродействующего АЦП конвейерного типа с частотой выборки до 250 Мвыб/с.

Микросхема АЦП, разрабатываемая в рамках ОКР «Дифракция», предназначена для использования в современных системах обработки сигналов радиолокационных устройств, устройств цифровой связи, ввода и обработки изображения, других функциональных устройств, предназначенных для приёма и обработки отсчётов АЦП в реальном времени.

Основные характеристики микросхемы:
  • Основные режимы работы:
o   Параллельный режим Parallel,
o   Режим с временным разделением выборок (Time Interleave) TI,
o   Режим с усреднением выборок Average,
  • Максимальная частота выборки (Fs_max):
o   в режимах Parallel, Average 125 Мвыб/с,
o   в режиме TI 250 Мвыб/с,
  • Отношение сигнал/шум - 70 дБпш;
  • Дифференциальная нелинейность - 0.4 ЕМР;
  • Интегральная нелинейность - 3.0 ЕМР;
  • 3дБ полоса входного сигнала - 400 МГц;
  • Дифференциальный входной сигнал - 2.5 или 2.0 В п-п;
  • Выход синфазного уровня для аналогового входа - 0.75 В;
  • Внутренний / внешний источник опоры - 1.25 или 1.0 В;
  • Делитель входной тактовой частоты на 1, 2 и 4;
  • LVDS цифровой выход на 1, 2 или 4 линии;
  • Синхронизация выходных данных;
  • SPI для управления;
  • Переполнение и быстрое переполнение (не во всех режимах);
  • Напряжение питания 1,8 В;
  • Возможность управления энергопотреблением;
  • Типовой ток потребления при Fs= Fs_max - 150 мА;
  • Рабочий диапазон температур: минус 40 … +85°C;

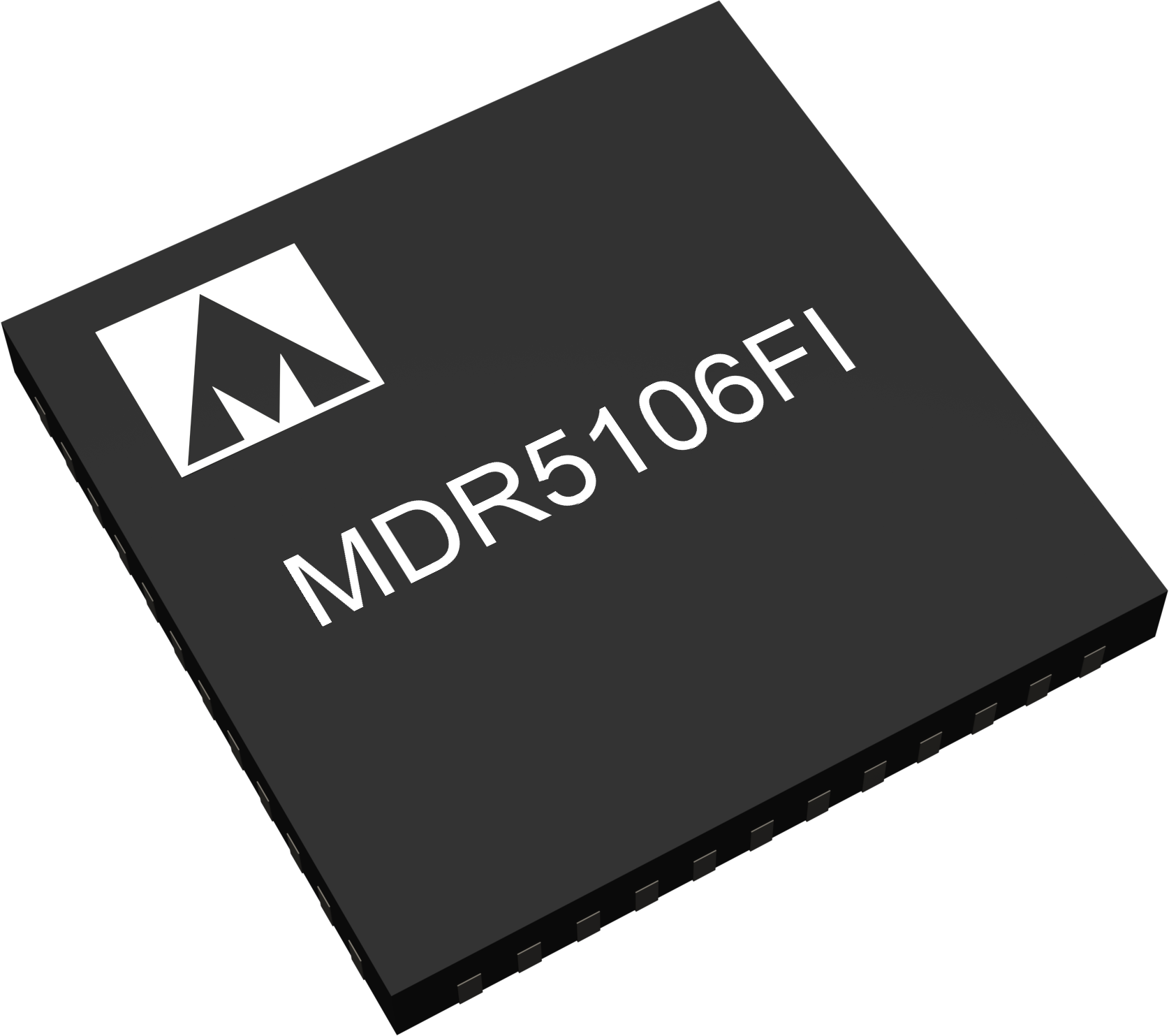

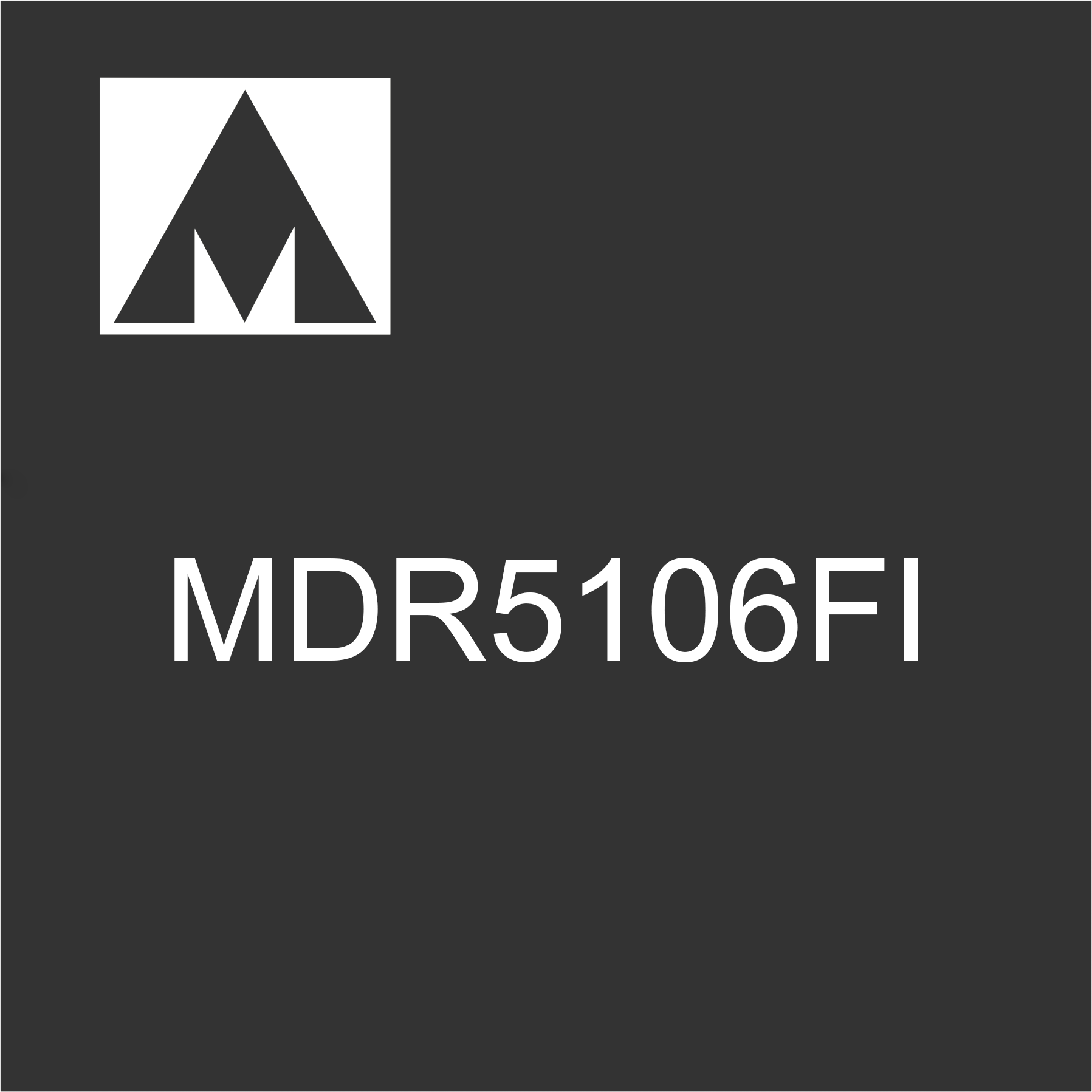

  • Корпус: QFN48 7х7 мм
Состояние разработки Разработка топологии кристалла
Варианты поставки изделия Образцы ~ в 2025 г.

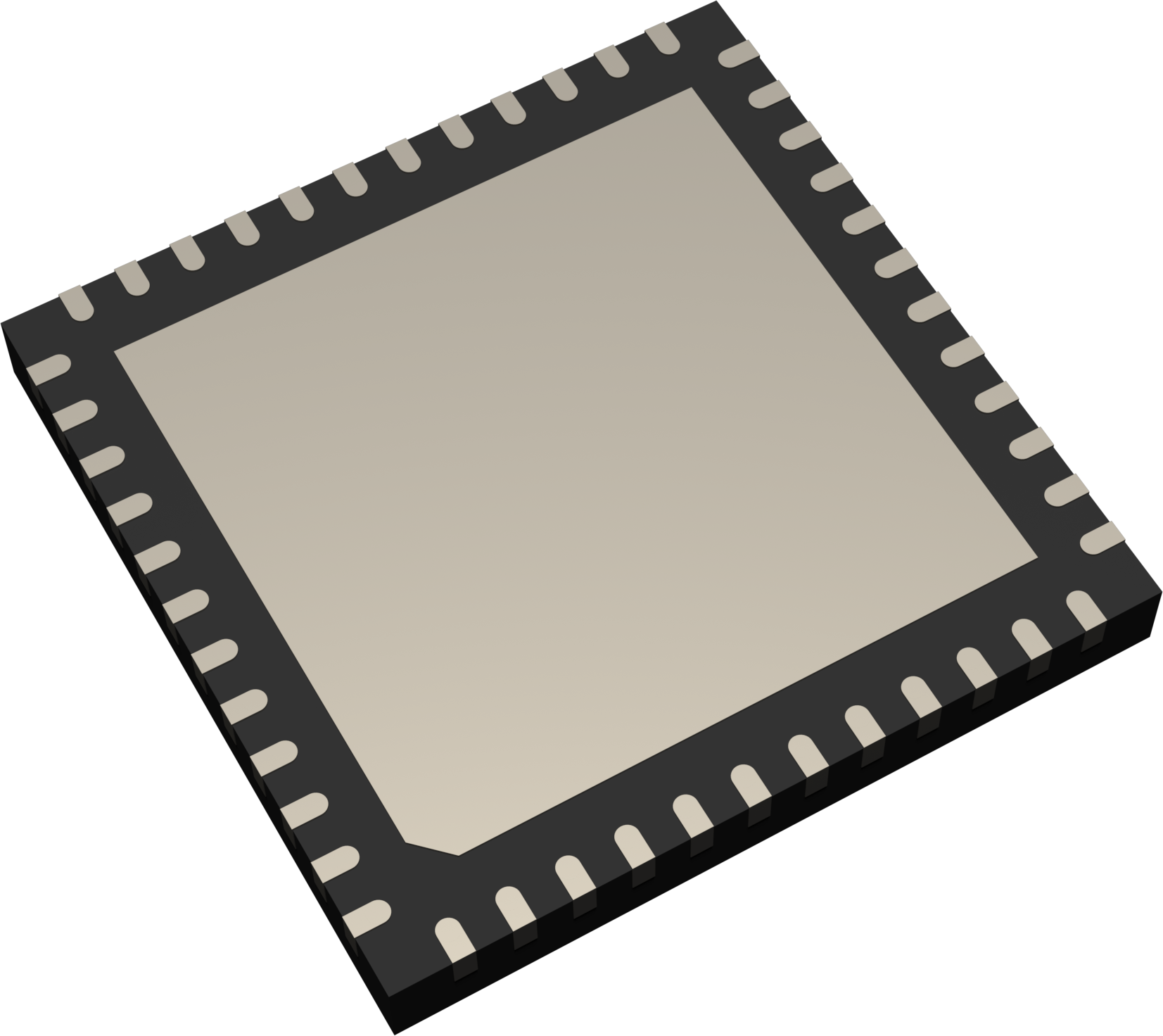

Тип корпуса 48-выводной пластмассовый корпус QFN48
Температурный диапазон минус 40°С...+85°С
ТУ Спецификация в разработке
Число каналов 2
Разрядность [бит] 14
fs [выб/c] до 250М
SNR [дБпш] 70
SFDR [дБн] 81
INL [МЗР] 3
fc [МГц] до 400
Icc [мА] 0,04
