Описание и параметры

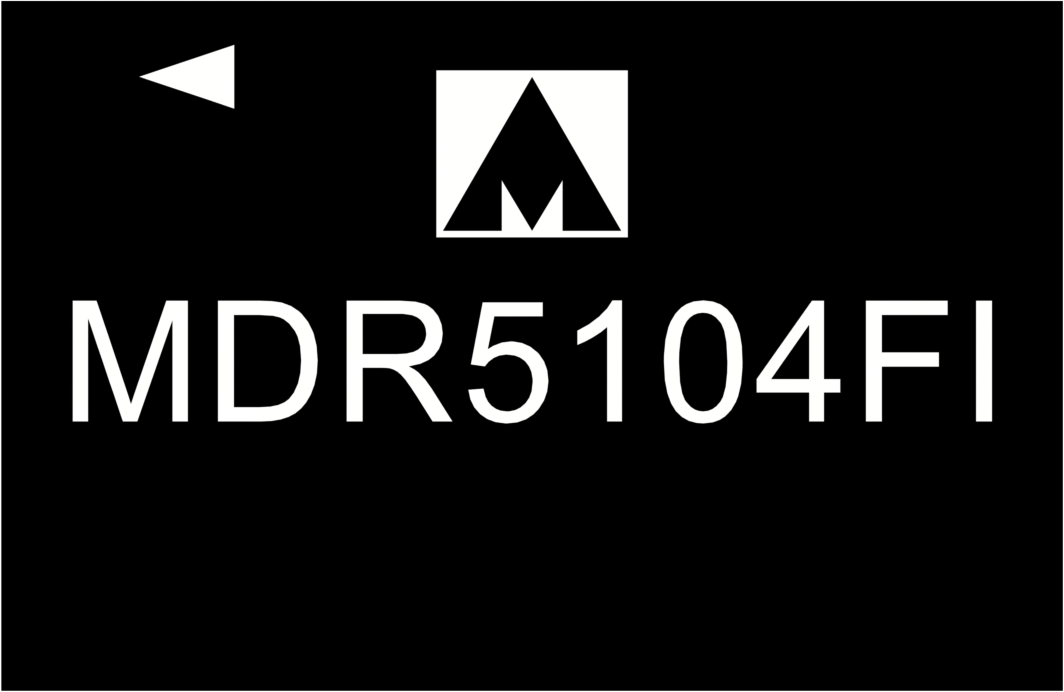

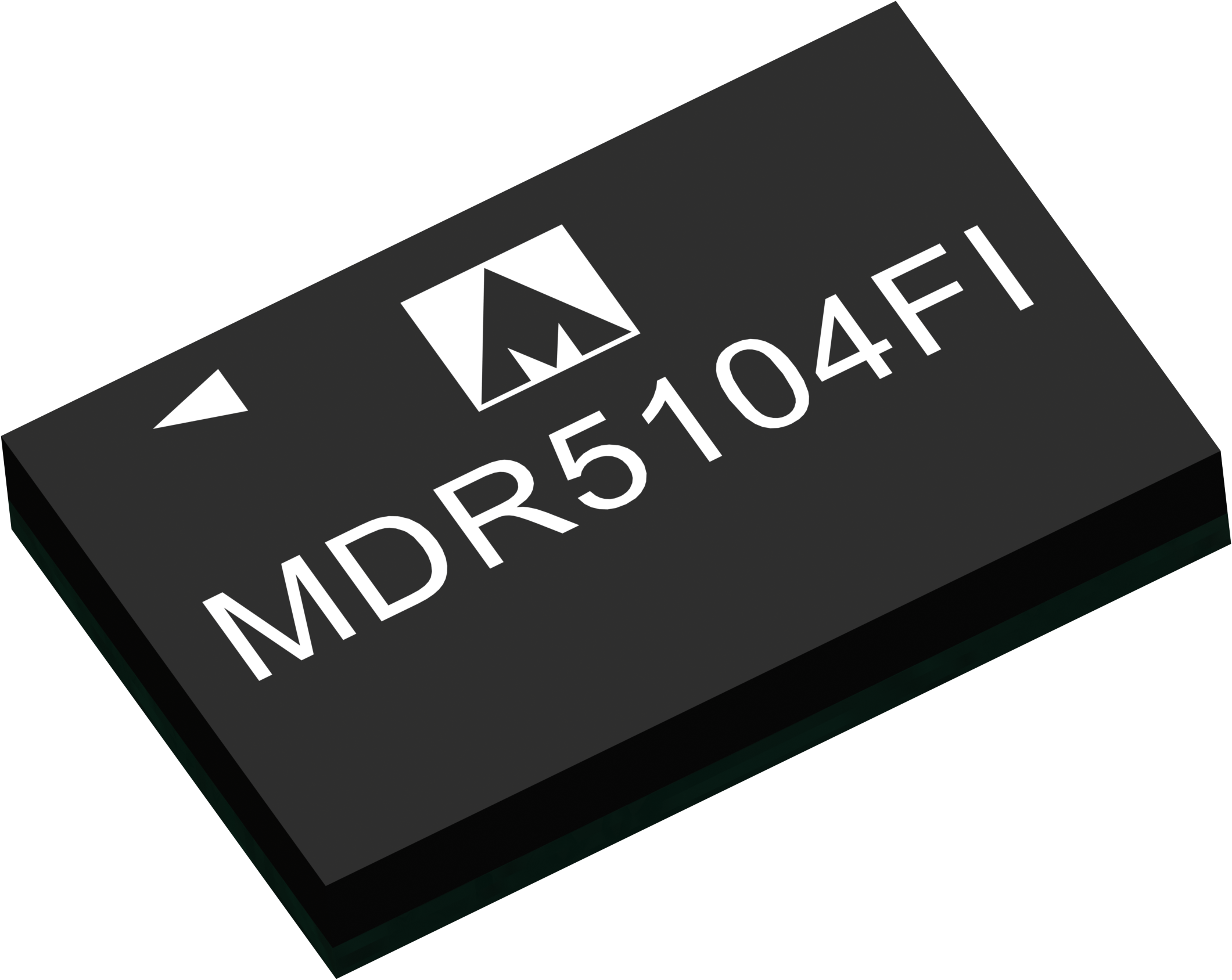

Микросхема изолированного дельта-сигма модулятора АЦП MDR5104FI
Микросхемы интегральные MDR5104FI содержат дельта-сигма модулятор с встроенной гальванической развязкой по каналам передачи данных. Микросхемы обеспечивают преобразование падения напряжения на датчиках тока типа «шунт» в цифровые данные и передачу цифровых данных на контроллер.
Микросхемы предназначены, в первую очередь, для измерений значений напряжения и тока на датчиках тока типа «шунт» в приборах учета электрической энергии совместно с микроконтроллерами общего назначения.
Микросхема представляет собой полностью дифференциальный, изолированный дельта-сигма модулятор АЦП, который преобразует аналоговый сигнал в однобитный цифровой поток со скоростью обновления 1 МГц. Среднее значение этого разворачивающегося во времени цифрового потока прямо пропорционально напряжению входного сигнала.
Микросхемы предназначены, в первую очередь, для измерений значений напряжения и тока на датчиках тока типа «шунт» в приборах учета электрической энергии совместно с микроконтроллерами общего назначения.
Микросхема представляет собой полностью дифференциальный, изолированный дельта-сигма модулятор АЦП, который преобразует аналоговый сигнал в однобитный цифровой поток со скоростью обновления 1 МГц. Среднее значение этого разворачивающегося во времени цифрового потока прямо пропорционально напряжению входного сигнала.
Состояние разработки
Предсерийные образцы - 3 кв. 2026 г.
Температурный диапазон
минус 40°С...+85°С
ТУ
В разработке
cм
| Число каналов | 1 |
| fs [выб/c] | 1М |
| SNR [дБпш] | 80 |
| fc [МГц] | 0,9 - 1,1 |
| Iocc [мА] | 2,5 |
| tmax [С°] | 85 |
| tmin [С°] | -40 |
| Ucc_max [В] | 3,6 |
