Описание и параметры
Однократно программируемое ПЗУ на основе элемента antifuse 768 Кбит для конфигурирования ПЛИС.
Микросхема 5576РТ1У представляет собой однократно программируемое ПЗУ для конфигурирования ПЛИС. Емкость ПЗУ 1 Мбит.
Для записи (программирования) информации пользователями и конфигурирования ПЛИС доступно 768 Кбит. Другой памяти, доступной для обращения извне, нет. Микросхема обеспечивает конфигурирование ПЛИС серии 5576ХС и аналогичных им и является энергонезависимой.
Поддерживаются режимы конфигурирования passive serial (PS) и active serial (AS). Имеется возможность каскадного включения группы микросхем.
Основные характеристики микросхемы:
- Емкость ПЗУ 768 Кбит (фактический объем памяти составляет 786432 бит);
- Диапазон напряжения питания (3,0 – 3,6) В;
- Ток потребления в режиме хранения,ICCS,не более 5мА;
- Динамический ток потребления в режиме конфигурирования, IOCC, не более 40мА;
- Период следования импульсов тактовых сигналов внутреннего генератора, TC (DCLK), (150 – 250) нс;
- Коэффициент программируемости, NPR, не менее 0,7;
- Температурный диапазон: от минус 60°С до плюс 100°С.
Состояние разработки
ОКР завершена
Варианты поставки изделия
Серийная поставка с приемкой ОТК
Ближайший аналог
EPC1

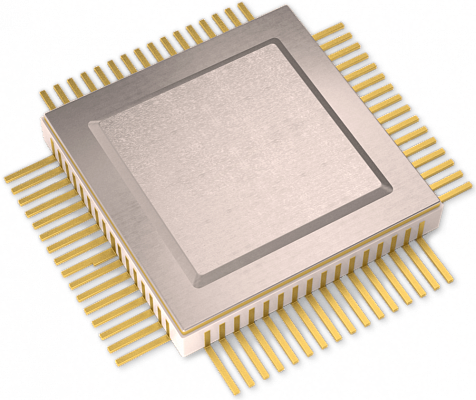

Тип корпуса
5134.64-6 (металлокерамический)
Температурный диапазон
минус 60°С...+100°С
cм
| Icc [мА] | 5 |
| Iccs [мА] | 5 |
| Iocc [мА] | 40 |
| tmax [С] | 100 |
| tmin [С] | -60 |
| Ucc_max [В] | 3.6 |
| Ucc_min [В] | 3 |
| Выводов | 64 |
