Описание и параметры

Унифицированный ряд радиационно стойких тактовых кварцевых генераторов высокой надёжности (шифр "Пьезо-И2-РК"). Для применения в аппаратуре космического, специального и гражданского назначения для тактирования цифровых схем и в системах связи.

  • Стойкость к воздействию спец. факторов
  • Внутренний стабилизатор напряжения узла генератора 1,8В
  • Выбор типа выхода и управляющего входа
Опции при заказе:
  • Напряжение питания: 3,3 В / 5,0 В
  • Тип выходного сигнала: SIN / КМОП / ТТЛ
  • Назначение Управляющего входа 1: «OE»/ «SHDN»**
  • Частоты, доступные для заказа по ТУ, МГц*:
10 18,432 32,768
11,059 20 40
12 24 48
14,7456 25 50
16 32 60

* Возможно изготовление генератора на другие частоты
** Назначение Управляющего входа 1 и режимы работы:

OE (режим "дежурный") - генератор постоянно находится в рабочем режиме;
низкий уровень на входе "OE" - выход в состоянии высокого импеданса;
высокий уровень на входе "OE" - выход активен.

SHDN (режим "простоя")
низкий уровень на входе "SHDN" - внутренние схемные узлы отключены от питания;
высокий уровень на входе "SHDN" - все внутренние схемные узлы подключены к питанию, выход активен;
время "холодного" старта после подачи высокого уровня на вход "SHDN" не более 10 мс.

Состояние разработки Опытно-конструкторская работа завершена 14.08.2019
Изделие поставляется опытные образцы (бесплатно)
с приемкой заказчика («5»)
Тип корпуса стандартный металлокерамический 5x7 для поверхностного монтажа
Температурный диапазон минус 60°С...+85°С
ТУ ТСКЯ.433526.002ТУ

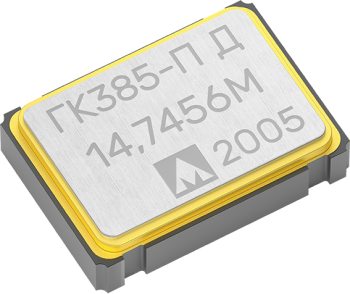

Радиационно стойкий генератор
